更新日期：2024-04-01 00:04:00
产品简介：3pA、5V、1:1 (SPST)、4 通道精密开关（2 个低电平有效，2 个高电平有效）
查看详情TMUX1113RSVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
UQFN-16(2.6x1.8)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TMUX1113RSVR 中文资料属性参数
- 现有数量：22,397现货9,000Factory
- 价格：1 : ￥25.04000剪切带（CT）3,000 : ￥14.17865卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 开关电路：SPST
- 多路复用器/解复用器电路：1：1
- 电路数：4
- 导通电阻（最大值）：4 欧姆
- 通道至通道匹配 (ΔRon)：130 毫欧
- 电压 -?电源，单 (V+)：1.08V ~ 5.5V
- 电压 - 供电，双?(V±)：-
- 开关时间?(Ton, Toff)（最大值）：-
- -3db 带宽：300MHz
- 电荷注入：-1.5pC
- 沟道电容 (CS(off)，CD(off))：7pF，10pF
- 电流 - 漏泄 (IS(off))（最大值）：80pA
- 串扰：-90dB @ 10MHz
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：16-UFQFN
- 供应商器件封装：16-UQFN（2.6x1.8）
产品特性
- 宽电源电压范围：1.08V 至 5.5V
- 低漏电流：3pA
- 低电荷注入：-1.5pC
- 低导通电阻：2Ω
- 工作温度范围：-40°C 至 +125°C
- 兼容 1.8V 逻辑电平
- 失效防护逻辑
- 轨到轨运行
- 双向信号路径
- 先断后合开关
- ESD 保护 HBM：2000V
产品概述
TMUX1111、TMUX1112 和 TMUX1113 是精密互补金属氧化物半导体 (CMOS) 器件，具有四个独立的可选 1:1、单极单投 (SPST) 开关。1.08V 至 5.5V 的宽工作电源电压范围使其适用于从医疗设备到工业系统的各种应用。该器件可在源极 (Sx) 和漏极 (Dx) 引脚上支持从 GND 到 VDD 范围的双向模拟和数字信号。TMUX1111 的开关可通过逻辑 0 在恰当的逻辑控制输入下打开，而要打开 TMUX1112 中的开关，则需逻辑 1。TMUX1113 的四个通道通过两个支持逻辑 0 的开关分开，而另外两个开关则支持逻辑 1。TMUX1113 具有先断后合开关，因此该器件可用于交叉点开关应用。TMUX111x 器件是精密开关和多路复用器器件系列中的一部分。此类器件具有非常低的导通和关断漏电流以及较低的电荷注入，因此可用于高精度测量应用。8nA 的低电源电流和小型封装选项使其可用于便携式应用。

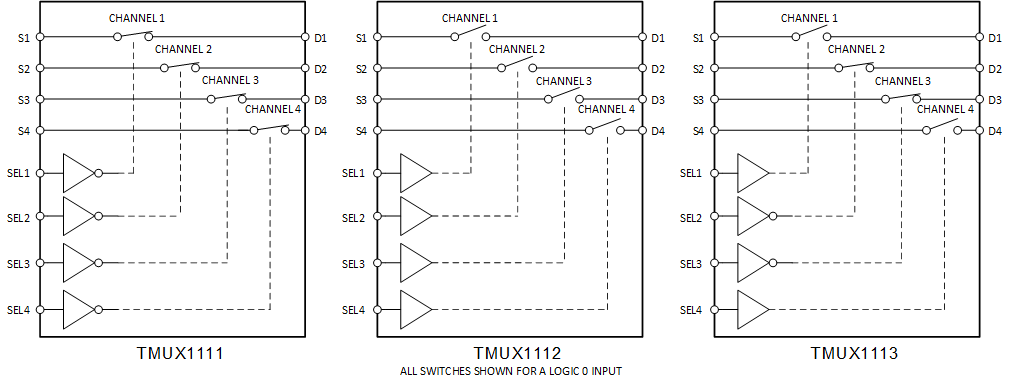

TMUX1113RSVR 电路图
TMUX1113RSVR 电路图
