TMUX1102DBVR

Texas Instruments 模拟开关，多路复用器，解复用器

产品简介：3pA 导通状态漏电流、5V、1:1 (SPST)、单通道精密开关（低电平有效）

查看详情

TMUX1102DBVR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TMUX1102DBVR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TMUX1102DBVR 中文资料属性参数

现有数量：38现货9,000Factory
价格：1 : ￥14.07000剪切带（CT）3,000 : ￥7.15491卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
开关电路：SPST
多路复用器/解复用器电路：1：1
电路数：1
导通电阻（最大值）：4 欧姆
通道至通道匹配 (ΔRon)：850 毫欧
电压 -?电源，单 (V+)：1.08V ~ 5.5V
电压 - 供电，双?(V±)：-
开关时间?(Ton, Toff)（最大值）：-
-3db 带宽：300MHz
电荷注入：-1.5pC
沟道电容 (CS(off)，CD(off))：6pF，10pF
电流 - 漏泄 (IS(off))（最大值）：80pA
串扰：-
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：SC-74A，SOT-753
供应商器件封装：SOT-23-5

产品特性

宽电源电压范围：1.08V 至 5.5V
低漏电流：3pA
低电荷注入：-1.5pC
低导通电阻：1.8Ω
–40°C 至 +125°C 的工作温度
兼容 1.8V 逻辑电平
失效防护逻辑
轨到轨运行
双向信号路径
先断后合开关
ESD 保护 HBM：2000V

产品概述

TMUX1101 和 TMUX1102 是精密互补金属氧化物半导体 (CMOS) 单极单投 (SPST) 开关。1.08V 至 5.5V 的宽工作电源电压范围使得这些器件适用于从医疗设备到工业系统的各种应用。这些器件支持源极 (S) 和漏极 (D) 引脚上 GND 到 VDD 范围的双向模拟和数字信号。逻辑控制输入 (SEL) 具有兼容 1.8V 逻辑电平的阈值。当器件在有效电源电压范围内运行时，该阈值可确保 TTL 和 CMOS 的逻辑兼容性。SEL 为逻辑 1 时，TMUX1101 的开关打开，而 SEL 为逻辑 0 时，TMUX1102 打开。失效防护逻辑电路要求先在 SEL 引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。TMUX110x 器件是精密开关和多路复用器器件系列中的一部分。这些器件具有非常低的导通和关断漏电流以及较低的电荷注入，因此可用于高精度测量应用。3nA 的低电源电流和小型封装选项使其可用于便携式

查看全部

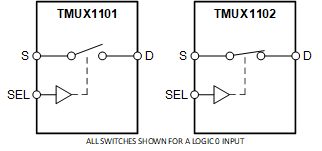

TMUX1102DBVR 电路图
