更新日期：2024-04-01 00:04:00
产品简介：具有断电保护功能的 5V、2:1 (SPDT)、2 通道模拟开关
查看详情TMUX1072RUTR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TMUX1072RUTR 中文资料属性参数
- 现有数量：19,901现货9,000Factory
- 价格：1 : ￥11.29000剪切带（CT）3,000 : ￥5.12769卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 开关电路：SPDT
- 多路复用器/解复用器电路：2：1
- 电路数：2
- 导通电阻（最大值）：18 欧姆
- 通道至通道匹配 (ΔRon)：70 毫欧
- 电压 -?电源，单 (V+)：2.3V ~ 5.5V
- 电压 - 供电，双?(V±)：-
- 开关时间?(Ton, Toff)（最大值）：250μs，10μs
- -3db 带宽：1.2GHz
- 电荷注入：-
- 沟道电容 (CS(off)，CD(off))：4pF，4pF
- 电流 - 漏泄 (IS(off))（最大值）：185μA
- 串扰：-90dB @ 100kHz
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：12-UFQFN
- 供应商器件封装：12-UQFN（1.7x2）
产品特性
- 电源电压范围为 2.3V 至 5.5V
- 关断保护：当 VCC = 0V 时，I/O 引脚处于高阻抗状态
- 借助故障指示引脚进行 6V 过压和过热检测
- 通用引脚上具有 18V 过压保护 (OVP)
- 支持高于 VCC 且高达 5.5V 的信号
- 低至 6Ω 的 RON
- 典型带宽为 1.2GHz
- 典型 CON 为 4.5pF
- 低功耗禁用模式
- 1.8V 兼容型逻辑输入
- ESD 保护性能超出 JESD22 标准2000V 人体放电模型 (HBM)
- 2000V 人体放电模型 (HBM)
- 提供小型 2.00mm x 1.70mm QFN 封装
产品概述
TMUX1072 是一款高速双通道 2:1 模拟开关，具有集成的高压检测和断电保护功能。该器件是一款双向器件，可用作 2:1 或 1:2 开关，同时支持高于 VCC（最高可达 5.5V）的信号。TMUX1072 的 I/O 引脚上的保护功能可承受最高 18V 的电压，并配备自动关闭电路，以防止开关后面的系统组件受损。该保护功能用于电源定序。系统中的某些电路板可能会在其他电路板准备好接收信号之前通电。该器件可检测过压和过热事件，并通过 FLT 引脚提供开漏输出信号。

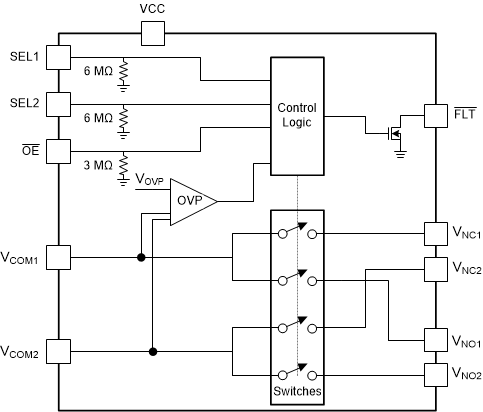

TMUX1072RUTR 电路图
TMUX1072RUTR 电路图
