更新日期：2024-04-01 00:04:00
产品简介：3.4Gbps HDMI 1.4b TMDS 重定时器
查看详情TMDS171IRGZT 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI(德州仪器)
-
VQFN-48(7x7)
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TMDS171IRGZT 中文资料属性参数
- 现有数量：250现货250Factory
- 价格：1 : ￥45.08000剪切带（CT）250 : ￥31.44408卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 应用：重计时器
- 接口：I2C
- 电压 - 供电：3.135V ~ 3.465V
- 封装/外壳：48-VFQFN 裸露焊盘
- 供应商器件封装：48-VQFN（7x7）
- 安装类型：表面贴装型
产品特性
- 高清多媒体接口 (HDMI) 输入端口与输出端口间具有时钟和数据恢复 (CDR) 电路，支持高达 3.4Gbps 的数据传输速率
- 兼容 HDMI1.4b 电气参数。
- 支持 4k2k30p 和高达 WUXGA 12 位色深或 1080p，具有更高的刷新率
- 对输入流重新定时以补偿随机抖动
- 自适应接收器均衡器或可编程固定均衡器
- I2C 和引脚设置可编程
- 5+ 位对内偏移补偿
- 包括眼图的链路调试工具，位于 RX 均衡器之后
- 支持单端模式 ARC
- 48 引脚 7mm x 7mm 0.5mm 间距超薄型四方扁平无引线 (VQFN) 封装
- 扩展商业温度范围为 0°C 至 85°C (TMDS171)
- 工业温度范围为 -40℃ 至 85°C (TMDS171I)
产品概述
TMDS171 是一款数字视频接口 (DVI) 或高清多媒体接口 (HDMI) 重定时器。TMDS171 支持四条 TMDS 通道，音频返回通道 (SPDIF_IN/ARC_OUT)、热插拔检测 (HPD) 和数字显示控制 (DDC) 接口。TMDS171 支持高达 3.4Gbps 的信号传输速率，可实现最高分辨率达 4k2k30p 24 位/像素和高达 WUXGA 12 位色深或 1080p，并且具有较高的刷新率。TMDS171 在低于 1Gbps 的数据速率下会自动配置为重驱动器，而在高于该速率时会自动配置为重定时器。 TMDS171 支持双电源轨（VDD 为 1.2V，VCC 为 3.3V），有助于降低功耗。该器件采用多种电源管理方法来降低整体功耗。TMDS171x 通过 I2C 或引脚设置支持固定的 EQ 增益或自适应 EQ 控制，以补偿不同长度的输入电缆或电路板走线。

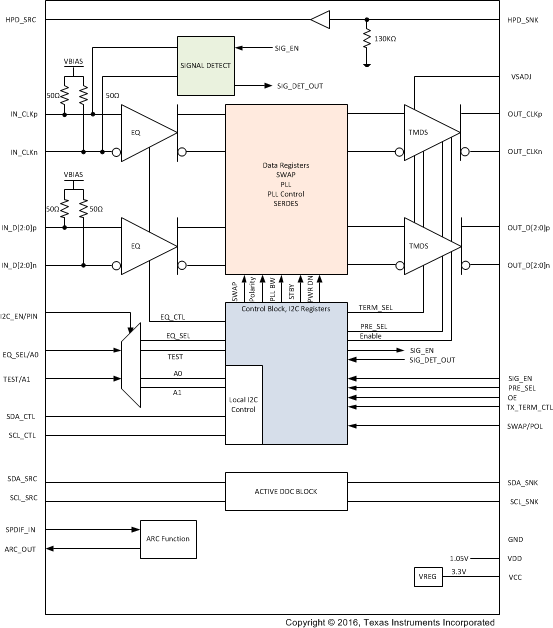

TMDS171IRGZT 电路图
TMDS171IRGZT 电路图
