TLIN1021DRQ1 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥12.72000剪切带（CT）2,500 : ￥6.47520卷带（TR）
- 系列：Automotive, AEC-Q100
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：收发器
- 协议：LIN
- 驱动器/接收器数：1/1
- 双工：完全版
- 接收器滞后：500 mV
- 数据速率：100Kbps
- 电压 - 供电：4.5V ~ 36V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
- 供应商器件封装：8-SOIC
产品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A 和 ISO 17987–4 电气物理层 (EPL) 规格标准（参阅 SLLA493）
- 符合面向汽车应用的 SAE J2602-1 LIN 网络标准和面向汽车应用的 SAE J2602-2 LIN 网络标准一致性测试（参阅 SLLA493）
- 支持 12V 应用
- 宽工作输入电压范围： VSUP 范围为 4.5V 至 36V
- VSUP 范围为 4.5V 至 36V
- LIN 传输数据速率高达 20kbps
- LIN 接收数据速率高达 100kbps
- 工作模式： 正常模式 低功耗待机模式 低功耗睡眠模式
- 正常模式
- 低功耗待机模式
- 低功耗睡眠模式
- 通过源识别提供低功耗模式唤醒支持： 通过 LIN 总线实现远程唤醒 通过 WAKE 引脚实现本地唤醒 通过 EN 引脚实现本地唤醒
- 通过 LIN 总线实现远程唤醒
- 通过 WAKE 引脚实现本地唤醒
- 通过 EN 引脚实现本地唤醒
- 可耐受 5V 的输入电平支持
- 集成 45kΩ LIN 上拉电阻器
- 使用 INH 引脚控制系统级功耗
- 在 LIN 总线和 RXD 输出上实现上电/断电无干扰运行
- 保护特性：± 45V LIN 总线容错、42V 负载突降支持、IEC ESD 保护、VSUP 输入端上的欠压保护、TXD 显性状态超时、热关断、系统级未供电节点或接地断开失效防护
- 结温范围为 -40°C 至 150°C
- 采用 SOIC (8) 和 VSON (8) 封装，提高了自动光学检测 (AOI) 能力
产品概述
TLIN1021-Q1 是一款本地互联网络 (LIN) 物理层收发器。LIN 是支持汽车车载网络的低速通用异步接收器发送器 (UART) 通信协议。 TLIN1021-Q1 发送器支持高达 20kbps 的数据速率，接收器支持高达 100kbps 的数据速率，以实现更快的下线编程。 TLIN1021-Q1 通过 TXD 引脚控制 LIN 总线的状态，并通过其开漏 RXD 输出引脚报告总线的状态。该器件具有限流波形驱动器，用于降低电磁辐射 (EME)。 TLIN1021-Q1 旨在为 12V 应用提供支持，具有宽输入工作电压范围，还支持低功耗睡眠模式。该器件支持通过从 LIN、WAKE 引脚或 EN 引脚唤醒的功能从低功耗模式唤醒。该器件可以通过 TLIN1021-Q1 INH 输出引脚选择性地启用节点上可能存在的各种电源，从而在整个系统级别减少电池电流消耗。 TLIN1021-Q1 集成了一个用于 LIN 响应器应用、ESD 保护和故障保护的电阻器，可减少应用中的外部组件数量。一旦发生接地漂移或电源电压断开的情况，该器件可防止反馈电流经 LIN 流向电源输入。

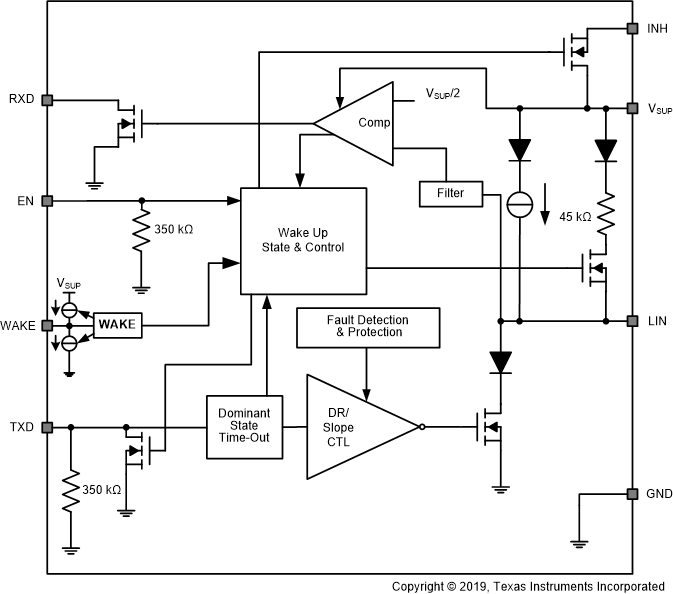

TLIN1021DRQ1 电路图
TLIN1021DRQ1 电路图
