TL16C752CIPFBRQ1

Texas Instruments UART（通用异步接收器发送器）

更新日期：2024-04-01

TL16C752CIPFBRQ1

Texas Instruments UART（通用异步接收器发送器）

产品简介：具有 64 字节 FIFO 的汽车类双路 UART

查看详情

TL16C752CIPFBRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TL16C752CIPFBRQ1 中文资料属性参数

  • 现有数量：1,000现货
  • 价格：1,000 : ￥42.90562卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 特性：-
  • 通道数：2，DUART
  • FIFO：64 字节
  • 协议：RS485
  • 数据速率（最大值）：3Mbps
  • 电压 - 供电：1.62V ~ 5.5V
  • 带自动流量控制：是
  • 带 IrDA 编码器/解码器：是
  • 带假起始位检测：是
  • 带调制解调器控制：是
  • 安装类型：表面贴装型
  • 封装/外壳：48-TQFP
  • 供应商器件封装：48-TQFP（7x7）

产品特性

  • 符合汽车级 Q100 标准
  • SC16C752B 和 XR16M752 引脚兼容其他增强功能
  • 支持 1.8V、2.5V、3.3V 或 5V 电源
  • 运行温度范围为 –40°C 至 +105°C
  • 支持高达： 48MHz 振荡器输入时钟 (3Mbps)，面向 5V 工作电压 32MHz 振荡器输入时钟 (2Mbps)，面向 3.3V 工作电压 24MHz 输入时钟 (1.5Mbps)，面向 2.5V 工作电压 16MHz 输入时钟 (1Mbps)，面向 1.8V 工作电压
  • 48MHz 振荡器输入时钟 (3Mbps)，面向 5V 工作电压
  • 32MHz 振荡器输入时钟 (2Mbps)，面向 3.3V 工作电压
  • 24MHz 输入时钟 (1.5Mbps)，面向 2.5V 工作电压
  • 16MHz 输入时钟 (1Mbps)，面向 1.8V 工作电压
  • 64 字节发送/接收 FIFO
  • 可通过软件选择的波特率发生器
  • 用于直接存储器存取 (DMA)、中断生成以及软件或硬件流控制的可编程且可选的发送和接收 FIFO 触发电平
  • 软件/硬件流控制 可编程的 Xon 和 Xoff 字符，可选“Xon 任意”(Xon Any) 字符 可编程的自动请求发送 (RTS) 和自动清除发送 (CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪 (DSR)、数据终端就绪 (DTR)、振铃指示器 (RI) 和载波检测 (CD)）
  • 可编程的 Xon 和 Xoff 字符，可选“Xon 任意”(Xon Any) 字符
  • 可编程的自动请求发送 (RTS) 和自动清除发送 (CTS) 调制解调器控制功能（CTS、RTS、数据准备就绪 (DSR)、数据终端就绪 (DTR)、振铃指示器 (RI) 和载波检测 (CD)）
  • DMA 信号传输功能，用于 PN 封装中的数据发送与接收
  • RS-485 模式支持
  • 红外数据协会 (IrDA) 功能
  • 可编程休眠模式
  • 可编程串行接口特性 5、6、7 或 8 位字符，可生成 1、1.5 或 2 个停止位 偶校验、奇校验或无奇偶校验位生成与检测
  • 5、6、7 或 8 位字符，可生成 1、1.5 或 2 个停止位
  • 偶校验、奇校验或无奇偶校验位生成与检测
  • 错误启动位和线路中断检测
  • 内部测试和环回功能

产品概述

TL16C752CI-Q1 是一款双路通用异步收发器 (UART)，具有 64 字节先入先出 (FIFO) 以及自动硬件和软件流控制功能，数据传输速率最高可达 3Mbps。该器件具备增强 功能的磁场感测解决方案。该器件具有一个传输字符控制寄存器 (TCR)，可存储接收到的 FIFO 阈值电平，用于在硬件和软件流控制过程中启动或停止传输。 凭借 FIFO RDY 寄存器，软件只需执行单次访问即可获得两个端口的 TXRDY 或 RXRDY 状态。片上状态寄存器可为用户提供错误指示、运行状态以及调制解调器接口控制。可根据用户要求定制系统中断。内部环回功能支持板上诊断。TL16C752CI-Q1 整合了两个 UART 的功能，每个 UART 具备各自的寄存器集和 FIFO。两个 UART 只共享数据总线接口和时钟源，除此之外都是独立运行的。UART 功能也称作异步通信元件 (ACE)，这两个术语可互换使用。本文档主要介绍每个 ACE 的行为，并让读者了解到 TL16C752CI-Q1 器件中整合了这两个 ACE。
查看全部

TL16C752CIPFBRQ1 数据手册

数据手册 说明 数量 操作
TL16C752CIPFBRQ1

IC UART DUAL W/64B FIFO 48TQFP

 57页,1.53M 查看

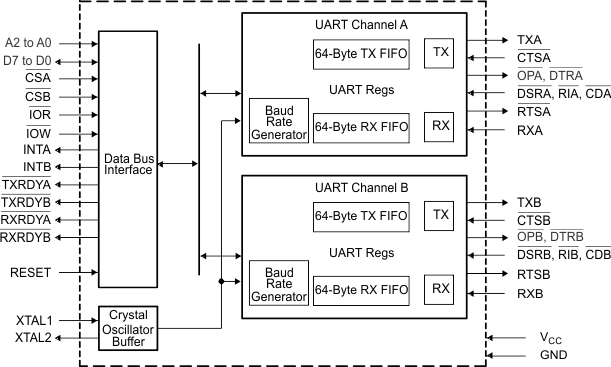

TL16C752CIPFBRQ1 电路图

TL16C752CIPFBRQ1 电路图

TL16C752CIPFBRQ1 电路图
