TL16C750EPFBR

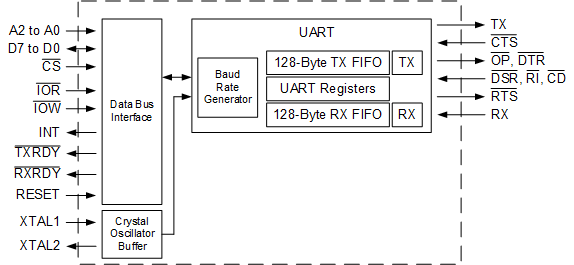

TL16C750E 是一款单路通用异步接收器发送器 (UART)，具有 128 字节 FIFO、分数波特率支持、自动硬件和软件流控制功能以及高达 6Mbps 的数据速率。该器件具备增强 功能， 如分数波特率和传输字符控制寄存器 (TCR)，该寄存器存储接收到的 FIFO 阈值水平，以便在硬件和软件流控制期间自动启动或停止传输，而无需 CPU 干预。利用 FIFO RDY 寄存器，软件可以获取 TXRDY 或 RXRDY 的状态，而无需额外使用 GPIO。片上状态寄存器可为用户提供错误指示、运行状态以及调制解调器接口控制。可根据用户要求定制系统中断。内部环回功能支持板上诊断。TL16C750E 整合了 UART 的功能，UART 具有其自己的寄存器组和 FIFO。 该版本包含替代功能寄存器 (AFR)，用于启用 TL16C750 版本以外的某些其他功能。一项附加功能是 IrDA 模式，它支持标准 IrDA (SIR) 模式，其波特率为 2400 至 115.2kbps。第三项附加功能是通过在每个通道上提供一个输出引脚 (DTRx) 来支持 RS-485 总线驱动器或收发器，对该引脚进行了定时，只要有传输数据待处理，就使 RS-485 驱动器保持启用状态。UART 功能也称作异步通信元件 (ACE)，这两个术语可互换使用。本文档主要介绍每个 ACE 的行为并让读者了解 TL16C750E 器件中整合了两个此类器件。
