TIOS101DMWT

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TIOS101DMWT

Texas Instruments 驱动器，接收器，收发器

产品简介：集成了浪涌保护功能的数字传感器输出驱动器

查看详情

TIOS101DMWT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TIOS101DMWT 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥25.44000剪切带（CT）250 : ￥17.75180卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：驱动器
  • 协议：-
  • 驱动器/接收器数：1/0
  • 双工：-
  • 接收器滞后：-
  • 数据速率：250kbps
  • 电压 - 供电：7V ~ 36V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（2.5x3）

产品特性

  • 提供功能安全 可帮助进行功能安全系统设计的文档：TIOS101、TIOS1013、TIOS1015
  • 可帮助进行功能安全系统设计的文档：TIOS101、TIOS1013、TIOS1015
  • 7V 至 36V 电源电压
  • PNP、NPN 或推挽可配置输出
  • 在 250mA 条件下，残余电压低，为 1.75V
  • 50mA 至 350mA 可配置电流限制
  • 耐受 ±65V 瞬态电压（时间低于 100µs）
  • VCC、OUT 和 GND 上高达 60V 的反极性保护
  • VCC 和 OUT 上有集成式 EMC 保护 ±16kV IEC 61000-4-2 ESD 接触放电 ±4kV IEC 61000-4-4 电气快速瞬变 ±1.2kV/500Ω IEC 61000-4-5 浪涌
  • ±16kV IEC 61000-4-2 ESD 接触放电
  • ±4kV IEC 61000-4-4 电气快速瞬变
  • ±1.2kV/500Ω IEC 61000-4-5 浪涌
  • 高达 1.5H 电感负载的快速消磁功能
  • 大电容负载驱动能力
  • < 2.2mA 静态电源电流
  • 集成式 LDO 选项可支持高达 20mA 的电流 TIOS101：无 LDO TIOS1013：3.3V LDO TIOS1015：5V LDO
  • TIOS101：无 LDO
  • TIOS1013：3.3V LDO
  • TIOS1015：5V LDO
  • 过热警告和热保护
  • 故障指示灯
  • 工作环境温度：-40°C 至 125°C
  • 2.5mm x 3mm 10 引脚 VSON 封装

产品概述

TIOS101(x) 器件可配置为高侧、低侧或推挽驱动器。这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并具有集成反向极性保护。只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。输出电流限制可使用外部电阻器进行配置。此外，它们提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。
查看全部

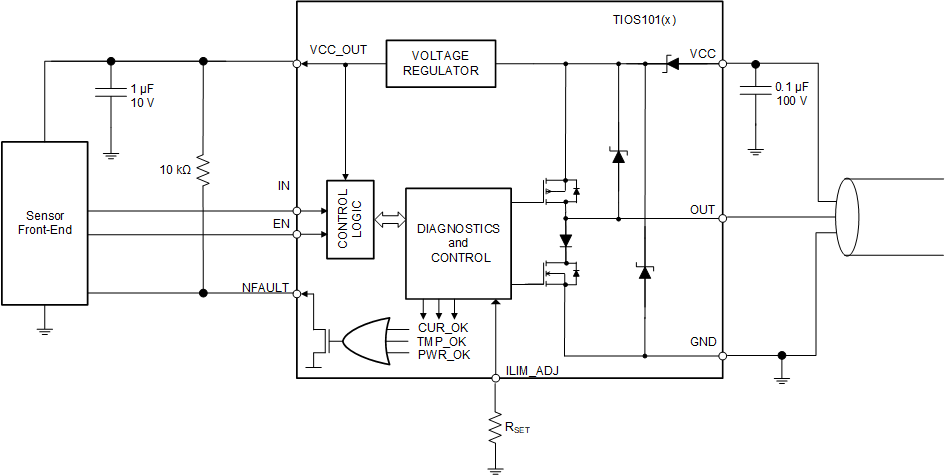

TIOS101DMWT 电路图

TIOS101DMWT 电路图

TIOS101DMWT 电路图
