TIOL111DMWR

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TIOL111DMWR

Texas Instruments 驱动器，接收器，收发器

产品简介：具有集成浪涌保护功能的 IO-Link 器件收发器

查看详情

TIOL111DMWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TIOL111DMWR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥31.88000剪切带（CT）1,500 : ￥18.05423卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：收发器
  • 协议：I/O 链路
  • 驱动器/接收器数：1/1
  • 双工：-
  • 接收器滞后：750 mV
  • 数据速率：250kbps
  • 电压 - 供电：7V ~ 36V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：10-VFDFN 裸露焊盘
  • 供应商器件封装：10-VSON（2.5x3）

产品特性

  • 7V 至 36V 电源电压
  • PNP、NPN 或 IO-Link 可配置输出 IEC 61131-9 COM1、COM2 和 COM3 数据速率支持
  • IEC 61131-9 COM1、COM2 和 COM3 数据速率支持
  • 在 250mA 条件下，残余电压低，为 1.75V
  • 50mA 至 350mA 可配置电流限制
  • 耐受 ±65V 瞬态电压（时间低于 100µs）
  • L+、CQ 和 L- 上具有高达 60V 的反极性保护
  • L+ 和 CQ 上有集成式 EMC 保护 ±16kV IEC 61000-4-2 ESD 接触放电±4kV IEC 61000-4-4 电气快速瞬变 ±1.2kV/500Ω IEC 61000-4-5 浪涌
  • ±16kV IEC 61000-4-2 ESD 接触放电
  • ±4kV IEC 61000-4-4 电气快速瞬变
  • ±1.2kV/500Ω IEC 61000-4-5 浪涌
  • 高达 1.5H 电感负载的快速消磁功能
  • 大电容负载驱动能力
  • < 2µA CQ 泄露电流
  • < 1.5mA 静态电源电流
  • 集成式 LDO 选项可支持高达 20mA 的电流 TIOL111：无 LDO TIOL1113：3.3V LDOTIOL1115：5V LDO
  • TIOL111：无 LDO
  • TIOL1113：3.3V LDO
  • TIOL1115：5V LDO
  • 过热警告和热保护
  • 远程唤醒指示灯
  • 故障指示灯
  • 扩展环境温度：-40°C 至 125°C
  • 2.5mm x 3mm 10 引脚 VSON 封装

产品概述

TIOL111(x) 系列收发器使用 IO-Link 接口实现工业双向点到点通信。当此器件通过一个三线制接口连接至一个 IO-Link 主器件时，主器件能够发起通信并与远程节点交换数据，而此时 TIOL111(x) 则用作一个用于通信的完整物理层。这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并具有集成反向极性保护。只需通过一个简单的引脚可编程接口，便可轻松连接到控制器电路。输出电流限制可使用外部电阻器进行配置。此外，它们提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。
查看全部

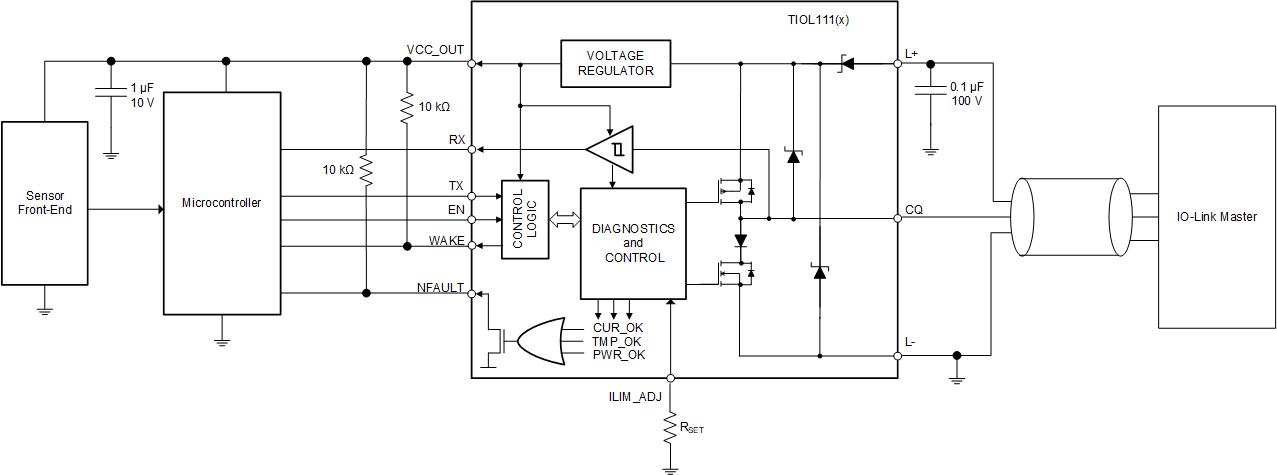

TIOL111DMWR 电路图

TIOL111DMWR 电路图

TIOL111DMWR 电路图
