更新日期：2024-04-01
产品简介：具有集成式 1:1 (SPST)、10 通道 ADC 和 SPI 的 24 输入传感器监控器
查看详情TIC12400DCPR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
HTSSOP-38
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
HTSSOP-38
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TIC12400DCPR 中文资料属性参数
- 现有数量：2,650现货
- 价格：1 : ￥23.53000剪切带（CT）2,000 : ￥13.33199卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 应用：开关监控
- 接口：MSDI（多开关检测）
- 电压 - 供电：6.5V ~ 35V
- 封装/外壳：38-PowerTFSOP（0.173"，4.40mm 宽）
- 供应商器件封装：38-HTSSOP
- 安装类型：表面贴装型
产品特性
- 工作电源电压 (VS) 范围为 6.5V 至 35V，具有过压和欠压警告
- 监控多达 24 路直接开关输入，并可配置其中 10 路输入以监控接地或连接到电源的开关
- 开关输入可接受 40V 电压和低至 -24V 的反向供电条件
- 6 种可配置的湿性电流设置：（0mA、1mA、2mA、5mA、10mA 和 15mA）
- 适用于多位模拟开关监控的 10 位集成 ADC
- 适用于输入监控并具有 4 个可编程阈值的集成比较器
- 在轮询模式下具有超低工作电流：典型值为 68µA（tPOLL = 64ms，tPOLL_ACT = 128µs，全部 24 路输入均处于活动状态，比较器模式，所有开关均打开）
- 使用 3.3V/5V 串行外设接口 (SPI) 协议直接与 MCU 连接
- 可产生中断来支持所有输入的唤醒操作
- 集成电源和温度传感
- 采用适当的外部组件根据 IEC 61000-4-2 在输入引脚上实现 ±8kV 接触放电 ESD 保护
- 38 引脚 TSSOP 封装
产品概述
TIC12400 是一款先进的多开关检测接口 (MSDI) 器件，用于检测外部开关状态。TIC12400 支持 24 路直接输入，并可配置其中 10 路输入以监控数字 I/O 开关。可为每路输入设定 6 种湿性电流设置，从而支持不同的应用场景。TIC12400 采用了 集成的 10 位 ADC 对多位模拟开关进行监控，并采用比较器来独立于 MCU 对数字开关进行监控。该器件支持所有开关输入的唤醒操作，因此无需持续使 MCU 保持活动状态，进而可降低系统功耗。TIC12400 支持 2 种工作模式：连续模式和轮询模式。连续模式下将连续提供湿性电流。轮询模式下将根据可编程计时器来定期接通湿性电流以对输入状态进行采样，从而显著降低系统功耗。TIC12400 还提供各种故障检测和诊断 特性 以提高系统稳健性。

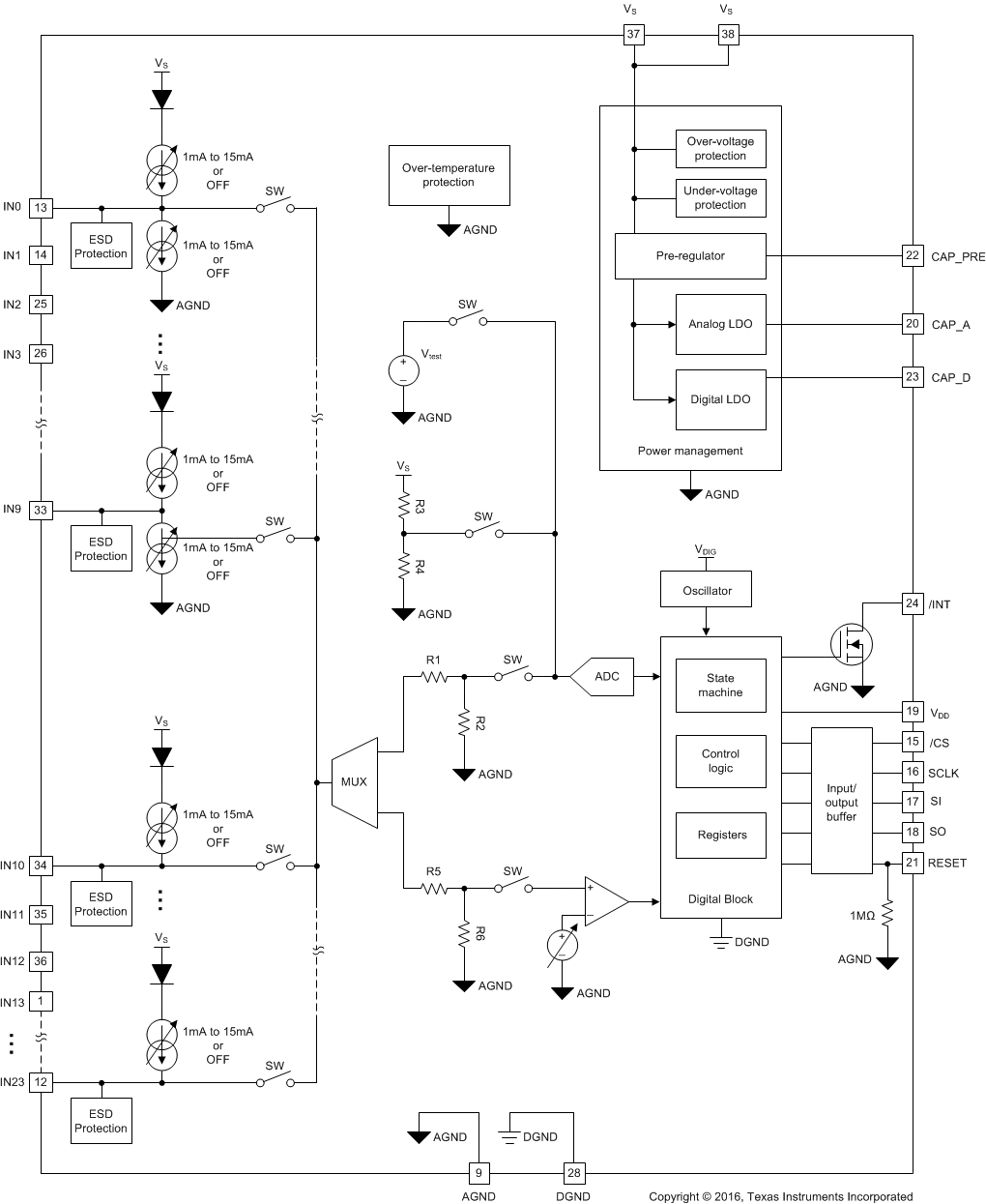

TIC12400DCPR 电路图
TIC12400DCPR 电路图
