TIC10024QDCPRQ1

Texas Instruments 专用

产品简介：具有 SPI 的汽车类 35V 多开关检测接口 (MSDI)

查看详情

TIC10024QDCPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TIC10024QDCPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TIC10024QDCPRQ1 中文资料属性参数

现有数量：900现货10,000Factory
价格：1 : ￥23.37000剪切带（CT）2,000 : ￥11.86523卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
应用：汽车，开关监控
接口：MSDI（多开关检测）
电压 - 供电：4.5V ~ 35V
封装/外壳：38-PowerTFSOP（0.173"，4.40mm 宽）
供应商器件封装：38-HTSSOP
安装类型：表面贴装型

产品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：器件温度等级 1：–40°C 至 125°C 的工作环境温度范围器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C4B
器件温度等级 1：–40°C 至 125°C 的工作环境温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C4B
提供功能安全有助于进行功能安全系统设计的文档
有助于进行功能安全系统设计的文档
旨在支持 12V 汽车系统，并提供过压和欠压警告
监控多达 24 路直接开关输入，并可配置其中 10 路输入以监控接地或连接到电池的开关
开关输入可承受高达 40V 的电压（负载突降条件）和低至 -24V 的电压（反极性条件）
6 种可配置的湿性电流设置：（0mA、1mA、2mA、5mA、10mA 和 15mA）
适用于数字开关监控并具有 4 个可编程阈值的集成比较器
轮询模式下的超低工作电流： 68µA 典型值（tPOLL = 64ms，tPOLL_ACT = 128µs，全部 24 路输入均有效，比较器模式，所有开关均打开）
使用 3.3V/5V 串行外设接口 (SPI) 协议直接与 MCU 对接
可产生中断来支持所有输入的唤醒操作
采用适当的外部组件根据 ISO-10605 在输入引脚上实现 ±8kV 接触放电 ESD 保护
38 引脚 TSSOP 封装

产品概述

TIC10024-Q1 是一款先进的多开关检测接口 (MSDI) 器件，用于检测 12V 汽车系统中的外部开关状态。TIC10024-Q1 配有可调阈值的比较器，可以独立于 MCU 的方式监控数字开关。该器件监控多达 24 路直接开关输入，并可配置其中 10 路输入以监控接地或连接到电池的开关。可为每路输入设定 6 种独特的湿性电流设置，从而支持不同的应用场景。该器件支持所有开关输入的唤醒操作，因此无需持续使 MCU 保持活动状态，进而可降低系统功耗。TIC10024-Q1 还提供集成故障检测和 ESD 保护功能，从而提高系统稳健性。TIC10024-Q1 支持 2 种工作模式：连续模式和轮询模式。连续模式下将连续提供湿性电流。轮询模式下将根据可编程计时器来定期接通湿性电流以对输入状态进行采样，从而显著降低系统功耗。

查看全部

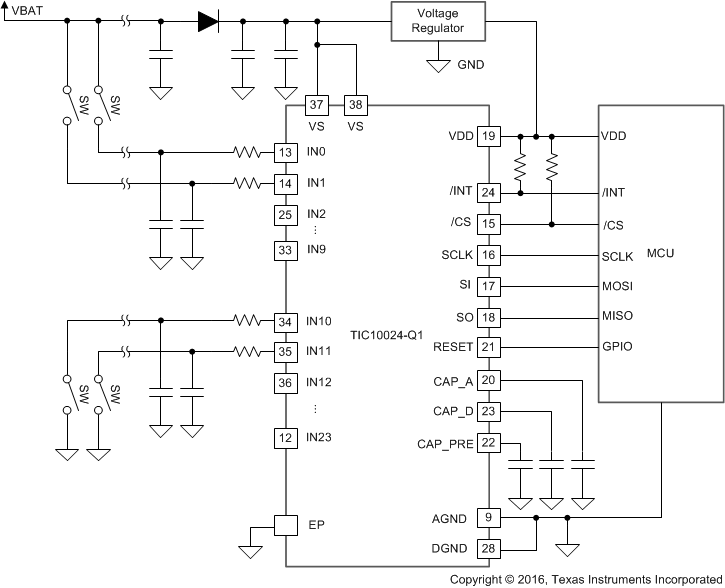

TIC10024QDCPRQ1 电路图
