TFP401AIPZPRQ1

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TFP401AIPZPRQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：汽车类 Panelbus ? DVI 接收器 165MHz、HSYNC 抗抖动

查看详情

TFP401AIPZPRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TFP401AIPZPRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TFP401AIPZPRQ1
TI(德州仪器)
HTQFP-100(14x14)
2022+
12000
上海市
-
原装可开发票

TFP401AIPZPRQ1 中文资料属性参数

现有数量：0现货查看交期
价格：1 : ￥79.10000剪切带（CT）1,000 : ￥49.86974卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：接收器
协议：PanelBus?
驱动器/接收器数：0/3
双工：-
接收器滞后：-
数据速率：-
电压 - 供电：3V ~ 3.6V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：100-TQFP 裸露焊盘
供应商器件封装：100-HTQFP（14x14）

产品特性

符合汽车应用要求
具有符合 AEC-Q100 标准的下列特性：器件温度等级 3：-40°C 至 85°C 环境工作温度范围器件 HBM ESD 分类等级 H2 器件 CDM ESD 分类等级 C3B
器件温度等级 3：-40°C 至 85°C 环境工作温度范围
器件 HBM ESD 分类等级 H2
器件 CDM ESD 分类等级 C3B
支持高达 165 MHz 的像素速率（包括 60Hz 时的 1080p 和 WUXGA）
符合数字可视化接口 (DVI) 技术规范(1)
真彩色，24 位/像素，1670 万种颜色（每时钟驱动 1 或 2 个像素）
通过激光修整内部端接电阻器，实现出色的固定阻抗匹配
高达 1 个像素时钟周期的偏移容限
4 倍过采样
降低功耗：1.8V 内核运行，3.3V I/O 和电源(2)
使用错时像素输出来减少接地反弹
使用 TI PowerPAD™ 封装实现低噪声和良好的功率耗散
采用 TI 0.18µm EPIC-5™ CMOS 工艺的先进技术
TFP401A-Q1 具有 HSYNC 抖动抗扰能力(3)

产品概述

德州仪器 (TI) 的 TFP401A-Q1 器件是一款 TI Panelbus™ 平板显示产品，是全系列兼容端到端 DVI 1.0 解决方案的一部分。主要针对的是台式机 LCD 显示器和数字投影仪，TFP401A-Q1 器件可应用于任何需要高速数字接口的设计中。TFP401A-Q1 器件支持高达 1080p 的显示分辨率和 24 位真彩色像素格式的 WUXGA。它还具有设计灵活性，可在每个时钟内驱动 1 个或 2 个像素，支持 TFT 或 DSTN 面板并提供用时间触发的像素输出来减少接地反弹的选项。PowerPAD 先进的封装技术可获得业界最佳的功率耗散、封装尺寸和超低接地电感。TFP401A-Q1 将创新的 Panelbus 电路与 TI 先进的 0.18 µm EPIC-5™ CMOS 工艺技术以及 TI 的 PowerPAD 封装技术组合在一起，用于实现可靠的低功耗、低噪声、高速数字接口解决方案。

查看全部

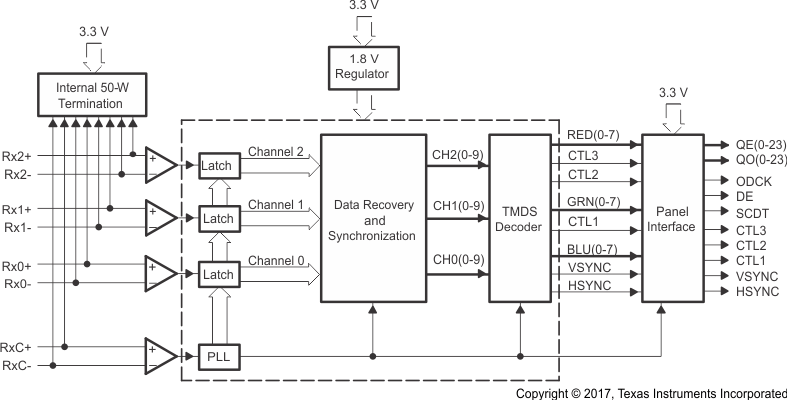

TFP401AIPZPRQ1 电路图
