TDC7201ZAXR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

TDC7201ZAXR

Texas Instruments 传感器和检测器接口

产品简介：适用于飞行时间应用的 TDC7201 时间数字转换器

查看详情

TDC7201ZAXR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TDC7201ZAXR 中文资料属性参数

  • 现有数量：1,785现货10,000Factory
  • 价格：1 : ￥40.15000剪切带（CT）2,000 : ￥17.70841卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：飞行时间数字转换器
  • 输入类型：-
  • 输出类型：-
  • 电流 - 供电：2.7 mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：25-TFBGA
  • 供应商器件封装：25-NFBGA（4x4）

产品特性

  • 分辨率：55ps
  • 标准偏差：35ps
  • 测量范围: 独立模式 1：12ns 至 2000ns 独立模式 2：250ns 至 8ms 组合模式：0.25ns 至 8ms
  • 独立模式 1：12ns 至 2000ns
  • 独立模式 2：250ns 至 8ms
  • 组合模式：0.25ns 至 8ms
  • 低运行功耗：2.7mA
  • 最多支持 10 个 STOP 信号
  • 自主多周期平均模式，可实现低功耗
  • 电源电压：2V 至 3.6V
  • 工作温度范围：-40°C 至 +85°C
  • 用于寄存器访问的串行外设接口 (SPI) 接口
  • 测距仪
  • 激光雷达
  • 无人机和机器人
  • 高级驾驶员辅助系统 (ADAS)
  • 冲突检测系统
  • 流量计

产品概述

TDC7201 设计为与采用飞行时间技术的超声波、激光和雷达测距设备搭配使用。TDC7201 内置有两个时间数字转换器 (TDC)，可用于测量 4 厘米到数千米范围内的距离，而且架构非常简单，无需使用昂贵的现场可编程门阵列 (FPGA) 或处理器。每个 TDC 均可执行秒表功能，测量 START 脉冲与多达 5 个 STOP 脉冲之间的时间间隔（飞行时间，即 TOF）。利用这两个 TDC，可以同时且单独测量两对 START 和 STOP 引脚，从而提高时间测量设计的灵活性。该器件内置自校准时基，可对时间和温度偏差进行补偿。这一自校准功能使得时间数字转换器能够获得皮秒级精度。这一精度使得 TDC7201 非常适合测距 应用。 当 TDC7201 器件置于自主多周期平均模式下时，可降低系统功耗，非常适合电池供电式流量计。在该模式下，主器件会进入休眠模式以实现节能并在测量序列完成后由 TDC 中断唤醒。
查看全部

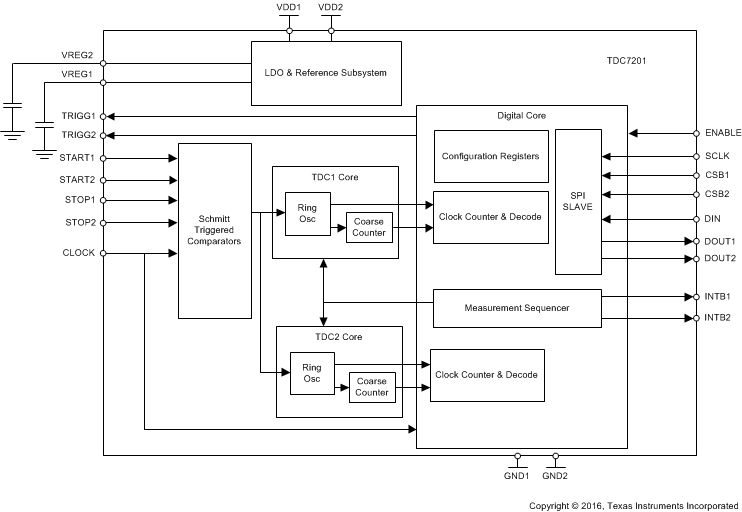

TDC7201ZAXR 电路图

TDC7201ZAXR 电路图

TDC7201ZAXR 电路图
