TDC7200PW

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

TDC7200PW

Texas Instruments 传感器和检测器接口

产品简介：用于激光雷达和超声波的飞行时间 (ToF) 应用的时间数字转换器

查看详情

TDC7200PW 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TDC7200PW 中文资料属性参数

  • 现有数量：428现货9,990Factory
  • 价格：1 : ￥28.54000管件
  • 系列：-
  • 包装：管件
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：飞行时间数字转换器
  • 输入类型：超声
  • 输出类型：数字
  • 电流 - 供电：1.35 mA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：14-TSSOP

产品特性

  • 分辨率：55ps
  • 标准偏差：35ps
  • 测量范围: 模式 1：12ns 至 500ns 模式 2：250ns 至 8ms
  • 模式 1：12ns 至 500ns
  • 模式 2：250ns 至 8ms
  • 低功耗：0.5μA (2SPS)
  • 最多支持 5 个 STOP 信号
  • 自主多周期平均模式，可实现低功耗
  • 电源电压：2V 至 3.6V
  • 工作温度范围：-40°C 至 85°C
  • 用于配置和寄存器访问的 SPI 主器件接口
  • 流量计：水表、燃气表和热量计
  • 磁致伸缩位置/液位感测
  • 无人机（激光雷达和声纳）的飞行时间、计量设备和投影仪
  • 热量分配表

产品概述

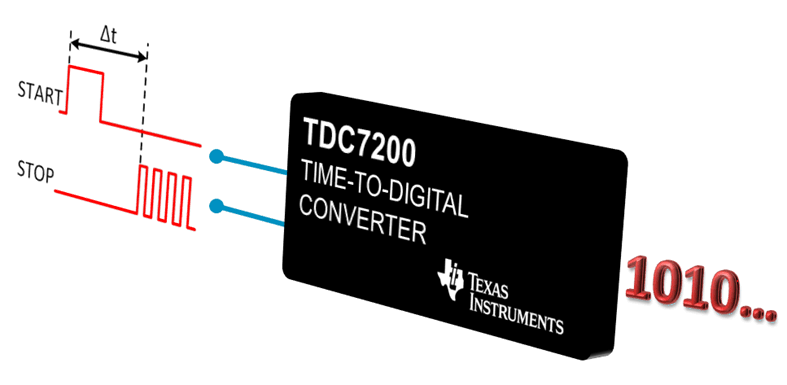

TDC7200 是一款时间 - 数字转换器 (TDC)，适用于水表、燃气表和热量计等超声波感测装置。 与 TDC1000（超声波模拟前端）配套使用时，TDC7200 可与 MSP430、电源、无线器件以及相关源代码一起构成一套完整的德州仪器 (TI) 超声波感测解决方案。 时间数字转换器 (TDC) 可执行秒表功能，测量 START 脉冲与多达 5 个 STOP 脉冲之间的时间间隔（渡越时间，即 TOF）。 这一功能使得用户能够灵活选择回声性能最佳的 STOP 脉冲。 该器件内置自校准时基，可对时间和温度偏差进行补偿。 这一自校准功能使得时间数字转换器能够获得皮秒级精度。 因此，TDC7200 非常适用于注重高精度零流量和低流量测量的流量计应用。 TDC7200 置于自主多周期平均模式下时，可降低系统功耗，非常适合电池供电式流量计。 在此模式下，主器件会进入休眠模式以实现节能，并会在测量序列完成后由 TDC 中断唤醒。
查看全部

TDC7200PW 数据手册

数据手册 说明 数量 操作
TDC7200PW

IC DIG CONV 14TSSOP

 50页,1.5M 查看

TDC7200PW 电路图

TDC7200PW 电路图

TDC7200PW 电路图
