更新日期：2024-04-01
产品简介：用于液位和 ID 感应的单通道超声波感应模拟前端 (AFE)
查看详情TDC1011PW 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TDC1011PW 中文资料属性参数
- 现有数量：0现货9,984Factory查看交期
- 价格：144 : ￥28.14986管件
- 系列：-
- 包装：管件
- 产品状态：在售
- Digi-Key Programmable：Not Verified
- 类型：前端
- 输入类型：超声
- 输出类型：数字
- 电流 - 供电：2.8 mA
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
- 供应商器件封装：28-TSSOP
产品特性
- 测量范围：高达 8ms
- 工作电流：1.8µA (2 SPS)
- 发送器通道 TX 支持单传感器应用 可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
- 支持单传感器应用
- 可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
- 接收器通道 RX STOP 逐周期抖动：50psRMS 低噪声、可编程增益放大器 可访问外部滤波器的信号链设计 针对回声质检的可编程阈值比较器 针对较长 TOF 测量的可编程低功耗模式
- STOP 逐周期抖动：50psRMS
- 低噪声、可编程增益放大器
- 可访问外部滤波器的信号链设计
- 针对回声质检的可编程阈值比较器
- 针对较长 TOF 测量的可编程低功耗模式
- 温度测量 2 个 PT1000/500 RTD 接口 RTD 间的匹配精度为 0.02°CRMS
- 2 个 PT1000/500 RTD 接口
- RTD 间的匹配精度为 0.02°CRMS
- 工作温度范围：-40°C 至 125°C
- 不同材料箱中的各项测量： 液位液体鉴别/浓度
- 液位
- 液体鉴别/浓度
产品概述

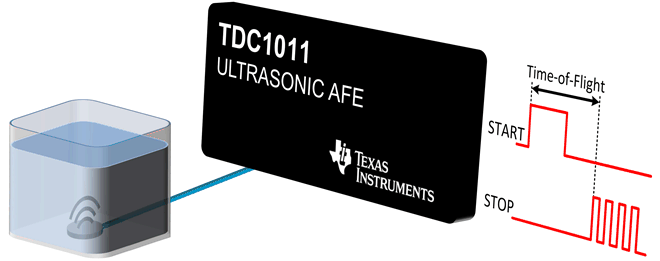

TDC1011 是一款全集成超声波感测模拟前端 (AFE)，常用于汽车、工业、医疗和消费品市场中的液位、液体鉴别/浓度以及接近传感/远距感测应用。 与 MSP430/C2000
MCU、电源、无线网络和源代码配套使用时，TI 可提供完整的超声波感测解决方案。 TI 的超声波 AFE 可编程且具有灵活性，可适应广泛的应用和终端设备。 TDC10111
可针对多种发射脉冲和频率、增益和信号阈值进行配置，以便在多种传感器频率（31.25kHz 至 4MHz）和 Q 系数下使用。
同样，接收路径可编程设定，因此在更远的距离/更大的箱体尺寸范围内也能够检测到通过多种介质传播的超声波。TDC1011 可选择不同的工作模式，并且针对低功耗进行了优化，这使得它成为电池供电应用的理想选择。 低噪声放大器和比较器产生的抖动极低，可实现皮秒级分辨率和精度。
TDC1011PW 电路图
TDC1011PW 电路图
