TDC1000QPWQ1

Texas Instruments 传感器和检测器接口

产品简介：用于液位和浓度感应的汽车类超声波感应模拟前端

查看详情

TDC1000QPWQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TDC1000QPWQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TDC1000QPWQ1
TI(德州仪器)
TSSOP-28
2022+
12000
上海市
-
原装可开发票

TDC1000QPWQ1 中文资料属性参数

现有数量：0现货7,200Factory查看交期
价格：96 : ￥34.75104管件
系列：Automotive, AEC-Q100
包装：管件
产品状态：在售
Digi-Key Programmable：Not Verified
类型：前端
输入类型：超声
输出类型：数字
电流 - 供电：5 mA
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
供应商器件封装：28-TSSOP

产品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1：–40°C 至 +125°C，T A
温度等级 1：–40°C 至 +125°C，T A
测量范围：高达 8ms
工作电流：1.8µA (2SPS)
发送器通道 TX1/TX2：支持单换能器或双换能器应用可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
支持单换能器或双换能器应用
可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
接收器通道 RX1/RX2： STOP 周期间抖动：50ps RMS 低噪声、可编程增益放大器可访问外部滤波器的信号链设计用于回波鉴定的可编程阈值比较器用于差分飞行时间 (TOF) 测量的自动通道交换用于长 TOF 测量的可编程低功耗模式
STOP 周期间抖动：50ps RMS
低噪声、可编程增益放大器
可访问外部滤波器的信号链设计
用于回波鉴定的可编程阈值比较器
用于差分飞行时间 (TOF) 测量的自动通道交换
用于长 TOF 测量的可编程低功耗模式
温度测量可连接两个 PT1000/500 RTD RTD 间的匹配精度为 0.02°C RMS
可连接两个 PT1000/500 RTD
RTD 间的匹配精度为 0.02°C RMS
工作温度范围：–40°C 至 125°C

产品概述

TDC1000-Q1 是一款完全集成的模拟前端 (AFE)，适用于汽车、工业和消费市场中常见的液位、流体识别/浓度和接近/距离应用的超声波检测测量。与 MSP430/C2000 MCU、电源、无线网络和源代码配套使用时，TI 可提供完整的超声波感测解决方案。TI 的超声波 AFE 可编程且具有灵活性，可适应广泛的应用和终端设备。 TDC1000-Q1 可以针对多个发送脉冲和频率、增益和信号阈值进行配置，以用于各种换能器频率（31.25kHz 至 4MHz）和 Q 因数。同样，接收路径可编程设定，因此在更远的距离/更大的箱体尺寸范围内也能够检测到通过多种介质传播的超声波。通过选择不同的工作模式，可以针对电池供电流量计、液位仪表和距离/接近测量对 TDC1000-Q1 进行低功耗优化。低噪声放大器和比较器产生的抖动极低，可实现零流量和低流量测量的皮秒级分辨率和精度。

查看全部

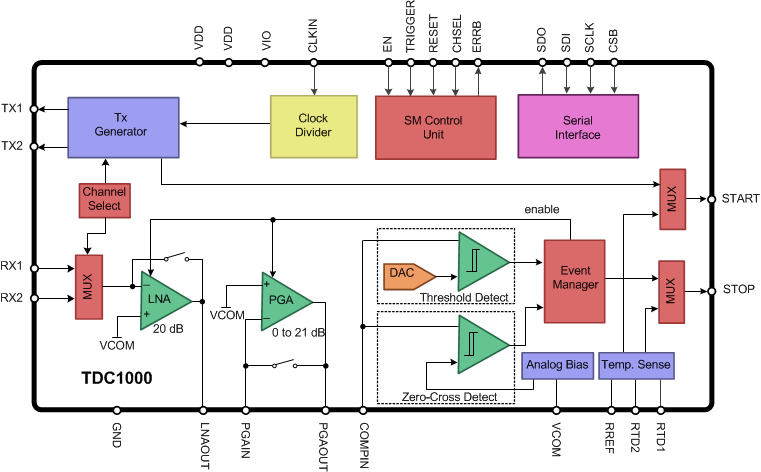

TDC1000QPWQ1 电路图
