TDC1000PWR

Texas Instruments 传感器和检测器接口

更新日期：2024-04-01

TDC1000PWR

Texas Instruments 传感器和检测器接口

产品简介：用于液位和浓度感应的超声波感应模拟前端

查看详情

TDC1000PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TDC1000PWR 中文资料属性参数

  • 现有数量：2,380现货10,000Factory
  • 价格：1 : ￥53.50000剪切带（CT）2,500 : ￥23.61121卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • 类型：前端
  • 输入类型：超声
  • 输出类型：数字
  • 电流 - 供电：5 mA
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：28-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：28-TSSOP

产品特性

  • 测量范围：高达 8ms
  • 工作电流：1.8µA (2SPS)
  • 发送器通道 TX1/TX2： 支持单换能器或双换能器应用 可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
  • 支持单换能器或双换能器应用
  • 可编程激励：31.25kHz 至 4MHz，多达 31 个脉冲
  • 接收器通道 RX1/RX2： STOP 周期间抖动：50psRMS 低噪声、可编程增益放大器 可访问外部滤波器的信号链设计 用于回波鉴定的可编程阈值比较器 用于差分飞行时间 (TOF) 测量的自动通道交换 用于长 TOF 测量的可编程低功耗模式
  • STOP 周期间抖动：50psRMS
  • 低噪声、可编程增益放大器
  • 可访问外部滤波器的信号链设计
  • 用于回波鉴定的可编程阈值比较器
  • 用于差分飞行时间 (TOF) 测量的自动通道交换
  • 用于长 TOF 测量的可编程低功耗模式
  • 温度测量 可连接两个 PT1000/500 RTD RTD 间的匹配精度为 0.02°CRMS
  • 可连接两个 PT1000/500 RTD
  • RTD 间的匹配精度为 0.02°CRMS
  • 工作温度范围：–40°C 至 125°C

产品概述

TDC1000 是一款完全集成的模拟前端 (AFE)，适用于汽车、工业和消费市场中常见的液位、流体识别/浓度和接近/距离应用的超声波检测测量。与 MSP430/C2000 MCU、电源、无线网络和源代码配套使用时，TI 可提供完整的超声波感测解决方案。TI 的超声波 AFE 可编程且具有灵活性，可适应广泛的应用和终端设备。 TDC1000 可以针对多个发送脉冲和频率、增益和信号阈值进行配置，以用于各种换能器频率（31.25kHz 至 4MHz）和 Q 因数。同样，接收路径可编程设定，因此在更远的距离/更大的箱体尺寸范围内也能够检测到通过多种介质传播的超声波。通过选择不同的工作模式， 可以针对电池供电流量计、液位仪表和 距离/接近测量对 TDC1000 进行低功耗优化。低噪声放大器和比较器产生的抖动极低，可实现零流量和低流量测量的皮秒级分辨率和精度。
查看全部

TDC1000PWR 数据手册

数据手册 说明 数量 操作
TDC1000PWR

IC AFE ULTRA SENSING 28TSSOP

 60页,2.28M 查看

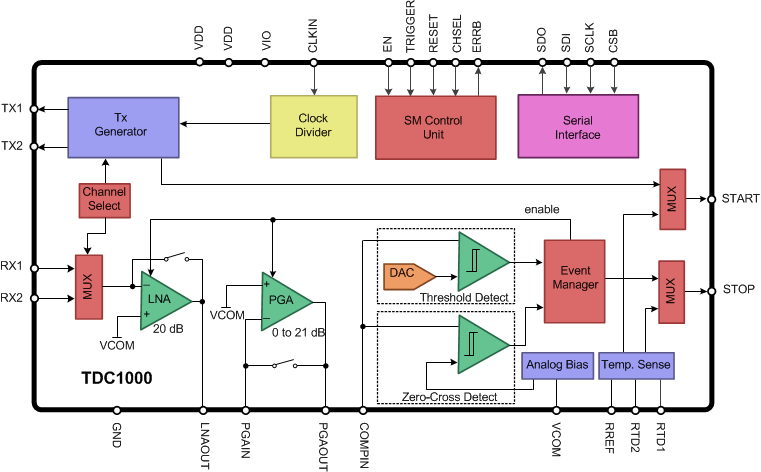

TDC1000PWR 电路图

TDC1000PWR 电路图

TDC1000PWR 电路图
