TCAN4550RGYR

Texas Instruments 专用 IC

产品简介：具有集成收发器的 CAN FD 控制器

查看详情

TCAN4550RGYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCAN4550RGYR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥10.14805卷带（TR）
  • 系列：*
  • 包装：卷带（TR）
  • 产品状态：在售
  • 类型：-
  • 应用：-
  • 安装类型：表面贴装，可润湿侧翼
  • 封装/外壳：20-VFQFN 裸露焊盘
  • 供应商器件封装：20-VQFN（3.5x4.5）

产品特性

  • 带有集成 CAN FD 收发器和串行外设接口 (SPI) 的 CAN FD 控制器
  • CAN FD 控制器支持 ISO 11898-1:2015 和 Bosch M_CAN 修订版 3.2.1.1
  • 符合 ISO 11898-2:2016 的要求
  • CAN FD 数据速率高达 5Mbps，且 SPI 时钟速率高达 18MHz
  • 向后兼容经典 CAN
  • 工作模式：正常、待机、睡眠和失效防护
  • 为微处理器提供 3.3V 至 5V 输入/输出逻辑支持
  • 在 CAN 总线上具有宽工作范围 ±42V 总线故障保护 ±12V 共模电压
  • ±42V 总线故障保护
  • ±12V 共模电压
  • 优化了未上电时的性能 总线和逻辑终端处于高阻态（运行总线或应用上无负载） 加电和断电无干扰运行
  • 总线和逻辑终端处于高阻态（运行总线或应用上无负载）
  • 加电和断电无干扰运行

产品概述

TCAN4550 是带有集成 CAN FD 收发器的 CAN FD 控制器，支持高达 8Mbps 的数据速率。此 CAN FD 控制器符合 ISO11898-1:2015 高速控制器局域网 (CAN) 数据链路层的规范，并满足 ISO11898–2:2016 高速 CAN 规范的物理层要求。TCAN4550 通过串行外设接口 (SPI) 在 CAN 总线和系统处理器之间提供了一个接口，同时支持经典 CAN 和 CAN FD，并为不支持 CAN FD 的处理器实现 端口扩展或 CAN 支持。TCAN4550 提供 CAN FD 收发器功能：传输到总线的差分传输能力和从总线接收的差分接收能力。 该器件支持通过本地唤醒 (LWU) 进行唤醒以及使用实现 ISO11898-2:2016 唤醒模式 (WUP) 的 CAN 总线进行总线唤醒。 该器件包含众多可 实现 器件和 CAN 总线可靠性的保护特性。这些 特性 包括失效防护、内部显性状态超时、宽总线工作范围以及超时看门狗等等。
查看全部

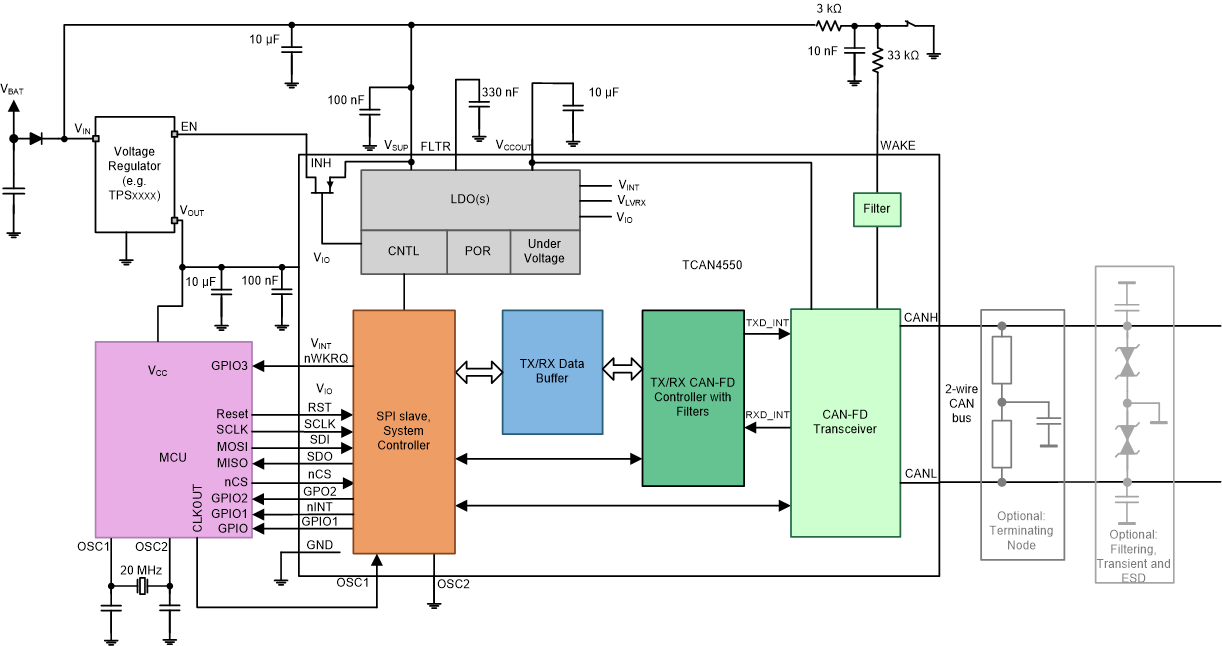

TCAN4550RGYR 电路图

TCAN4550RGYR 电路图

TCAN4550RGYR 电路图
