DLP5500BFYA

Texas Instruments 专用 IC

产品简介：DLP® 0.55 XGA DMD

查看详情

DLP5500BFYA 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

DLP5500BFYA 中文资料属性参数

  • 现有数量：0现货1,690Factory查看交期
  • 价格：5 : ￥5,577.49200托盘
  • 系列：-
  • 包装：托盘
  • 产品状态：在售
  • 类型：数字微镜芯片（DMD）
  • 应用：3D，医疗成像
  • 安装类型：通孔
  • 封装/外壳：149-BFCPGA 裸露焊盘
  • 供应商器件封装：149-CPGA（22.3x32.2）

产品特性

  • 0.55 英寸微镜阵列对角线1024 × 768 铝阵列，微米级微镜（XGA 分辨率） 10.8µm 微镜间距±12°微镜倾斜角（相对于平板状态） 设计用于边缘照明
  • 1024 × 768 铝阵列，微米级微镜（XGA 分辨率）
  • 10.8µm 微镜间距
  • ±12°微镜倾斜角（相对于平板状态）
  • 设计用于边缘照明
  • 设计用于宽带可见光（420nm 至 700nm）：窗口传输 97%（单通、通过双窗面）微镜反射率 88% 阵列衍射效率 86% 阵列填充因子 92%
  • 窗口传输 97%（单通、通过双窗面）
  • 微镜反射率 88%
  • 阵列衍射效率 86%
  • 阵列填充因子 92%
  • 16 位低压差分信令 (LVDS)、双倍数据速率 (DDR) 输入数据总线
  • 200MHz 输入数据时钟速率
  • 针对高速图形速率的专用 DLPC200 控制器5,000Hz（1 位二进制图形） 500Hz（8 位灰度图形）
  • 5,000Hz（1 位二进制图形）
  • 500Hz（8 位灰度图形）
  • 450 系列封装特性： 散热区域 18mm × 12mm，支持高屏幕流明 (>2000 lm) 149 微针栅阵列可靠电气连接封装匹配 Amphenol InterCon 系统 450-2.700-L-13.25-149 插孔
  • 散热区域 18mm × 12mm，支持高屏幕流明 (>2000 lm)
  • 149 微针栅阵列可靠电气连接
  • 封装匹配 Amphenol InterCon 系统 450-2.700-L-13.25-149 插孔

产品概述

拥有超过 750000 个微镜的高分辨率 DLP5500 (0.55" XGA) 数字微镜器件 (DMD) 是一种空间光调制器 (SLM)，调制入射光的振幅、方向和/或相位。这种高级照明控制技术 适用于 工业、医疗和消费品市场中的许多应用。DLP5500 在 3D 打印 应用中提供高分辨率。 XGA 分辨率支持扫描更大的物体，这对于 3D 机器视觉 应用有直接帮助。DLP5500 需要与 DLPC200 数字控制器和 DLPA200 模拟驱动器结合使用才能实现可靠功能和操作。这种专用芯片组提供可靠的高分辨率 XGA 和高速系统解决方案。
查看全部

DLP5500BFYA 数据手册

数据手册 说明 数量 操作
DLP5500BFYA

Digital Micromirror Device (DMD) IC 3D, Medical Imaging 149-CPGA (22.3x32.2)

 46页,1.52M 查看

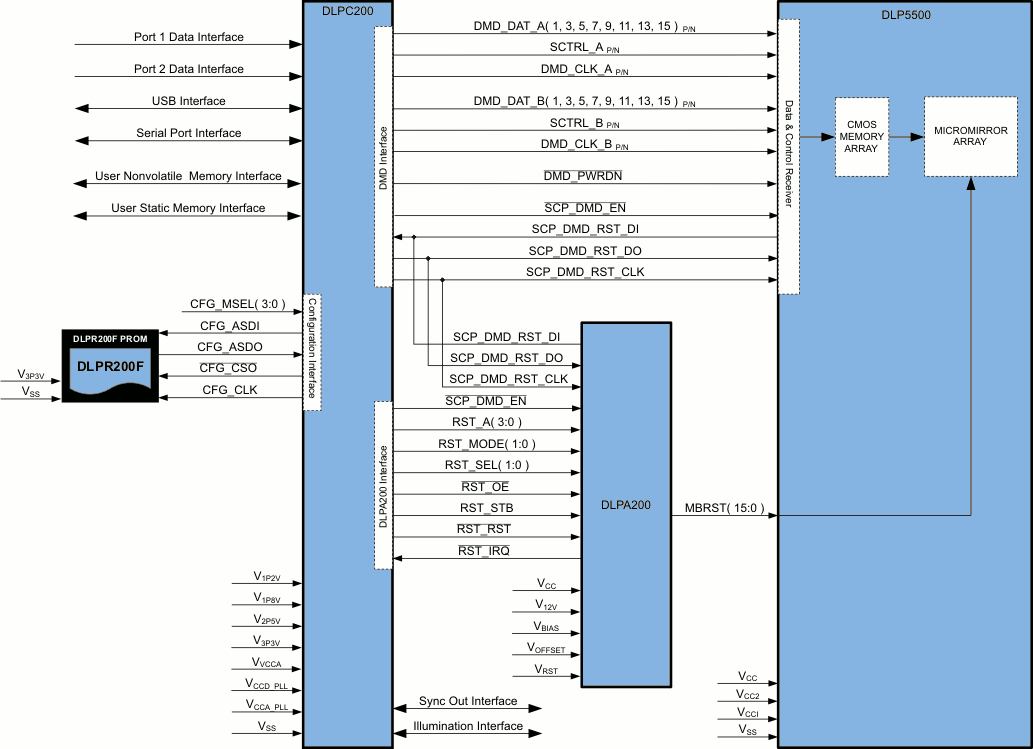

DLP5500BFYA 电路图

DLP5500BFYA 电路图

DLP5500BFYA 电路图
