更新日期：2024-04-01
产品简介：具有极性控制功能的 CAN 收发器
查看详情TCAN4420DR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TCAN4420DR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥21.46000剪切带（CT）2,500 : ￥10.91124卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：收发器
- 协议：CANbus
- 驱动器/接收器数：1/1
- 双工：-
- 接收器滞后：200 mV
- 数据速率：5Mbps
- 电压 - 供电：4.5V ~ 5.5V
- 工作温度：-40°C ~ 125°C
- 安装类型：表面贴装型
- 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
- 供应商器件封装：8-SOIC
产品特性
- 符合 ISO 11898-2 (2016) 物理层标准要求
- 通过 SW（开关）引脚进行外部极性控制 可用于将极性切换为 CAN 总线的正常（默认）或反向配置
- 可用于将极性切换为 CAN 总线的正常（默认）或反向配置
- 双电源 5V VCC 引脚用于为 CAN 驱动器和接收器供电2.8V 至 5V VIO 引脚用于为 RXD、TXD 和 SW 引脚供电
- 5V VCC 引脚用于为 CAN 驱动器和接收器供电
- 2.8V 至 5V VIO 引脚用于为 RXD、TXD 和 SW 引脚供电
- 宽运行范围 ±46V 总线故障保护 ±12V 共模 –40°C 至 125°C 环境温度
- ±46V 总线故障保护
- ±12V 共模
- –40°C 至 125°C 环境温度
- 保护特性 人体放电模型 (HBM) ESD 保护高达 ±12kVVCC 和 VIO 电源欠压保护TXD 显性超时 (TXD DTO) - 支持低至 9.2kbps 的数据速率热关断保护 (TSD)
- 人体放电模型 (HBM) ESD 保护高达 ±12kV
- VCC 和 VIO 电源欠压保护
- TXD 显性超时 (TXD DTO) - 支持低至 9.2kbps 的数据速率
- 热关断保护 (TSD)
- 优化了未上电时的性能 总线和逻辑终端处于高阻态（运行总线或应用上无负载）上电/断电无毛刺脉冲运行
- 总线和逻辑终端处于高阻态（运行总线或应用上无负载）
- 上电/断电无毛刺脉冲运行
- 快速循环时间：150ns
产品概述
TCAN4420 是一款符合 ISO 11898-2 (2016) 物理层标准规格要求的高速控制器局域网 (CAN) 收发器。该器件还支持通过微控制器由 SW 引脚从外部控制 CAN 总线极性。TCAN4420 包含众多可 实现 器件和 CAN 网络可靠性的保护特性。支持 2.8V 至 5V MCU，且包含可通过 VIO 引脚实现的 I/O 接口。

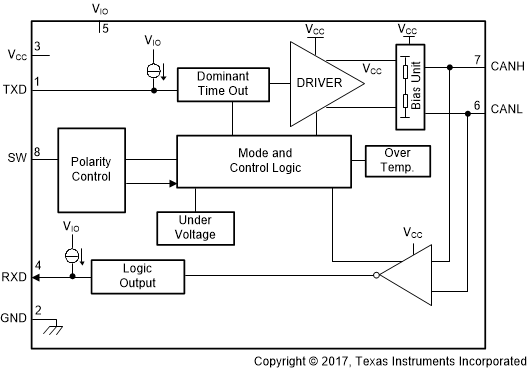

TCAN4420DR 电路图
TCAN4420DR 电路图
