TCAN334DCNT

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TCAN334DCNT

Texas Instruments 驱动器，接收器，收发器

产品简介：3.3V CAN 收发器

查看详情

TCAN334DCNT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TCAN334DCNT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TCAN334DCNT 中文资料属性参数

现有数量：94现货
价格：1 : ￥24.64000剪切带（CT）250 : ￥17.20740卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：收发器
协议：CANbus
驱动器/接收器数：1/1
双工：-
接收器滞后：120 mV
数据速率：1Mbps
电压 - 供电：3V ~ 3.6V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：SOT-23-8
供应商器件封装：SOT-23-8

产品特性

3.3V 单电源运行
数据速率高达 5Mbps（TCAN33xG 器件）
符合 ISO 11898-2 标准
SOIC-8 和 SOT-23 封装选项
工作模式：正常模式（所有器件）具有唤醒功能的低功耗待机模式 (TCAN334)静音模式（TCAN330、TCAN337）关断模式（TCAN330、TCAN334）
正常模式（所有器件）
具有唤醒功能的低功耗待机模式 (TCAN334)
静音模式（TCAN330、TCAN337）
关断模式（TCAN330、TCAN334）
±12V 的宽共模工作电压范围
±14V 的总线引脚故障保护
总环路延迟 < 135ns
宽工作环境温度范围：–40°C 至 125°C
优化了未上电时的性能：总线和逻辑引脚为高阻抗（运行总线或应用上无负载）上电/断电无干扰运行
总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
上电/断电无干扰运行
出色的 EMC 性能
保护功能：总线终端的 ESD 保护HBM ESD 保护超过 ±25kV IEC61000-4-2 ESD 接触放电保护超过 ±12kV 驱动器显性超时 (TXD DTO)接收器显性超时 (RXD DTO) 故障输出引脚（仅 TCAN337）VCC 欠压保护热关断保护总线引脚限流
总线终端的 ESD 保护HBM ESD 保护超过 ±25kV IEC61000-4-2 ESD 接触放电保护超过 ±12kV
HBM ESD 保护超过 ±25kV
IEC61000-4-2 ESD 接触放电保护超过 ±12kV
驱动器显性超时 (TXD DTO)
接收器显性超时 (RXD DTO)
故障输出引脚（仅 TCAN337）
VCC 欠压保护
热关断保护
总线引脚限流

产品概述

TCAN33x 系列器件兼容 ISO 11898 高速 CAN（控制器局域网）物理层标准。TCAN330、TCAN332、TCAN334 和 TCAN337 的数据传输速率均高达 1Mbps。TCAN330G、TCAN332G、TCAN334G 和 TCAN337G 器件的 ISO 11898-2 更新版本发布正在审理中（包括 CAN FD 和定义环路延迟对称的附加时序参数）。这些器件具有许多保护特性，包括驱动器和接收器显性超时 (DTO)，用以确保 CAN 网络的稳定性。该系列器件还集成有 12kV IEC-61000-4-2 ESD 接触放电保护，无需使用附加组件即可确保系统级的稳定性。该系列收发器采用 3.3V 单电源供电，因此可以直接连接 3.3V CAN 控制器/微控制器 (MCU)。此外，这些器件完全兼容同一总线上的其他 5V CAN 收发器。由于显性共模和隐性共模相匹配，这些器件具有卓越的 EMC 性能。这些器件具有超低功耗的关断模式和待机模式，对于电池供电型应用而言极具吸引力中的数字输入 D 类音频放大器。该系列器件提供便于插接的标准 8 引脚 SOIC 封装以及面向空间受限类应用的小型 SOT-23 封装提供了出色的功能性与安全性。

查看全部

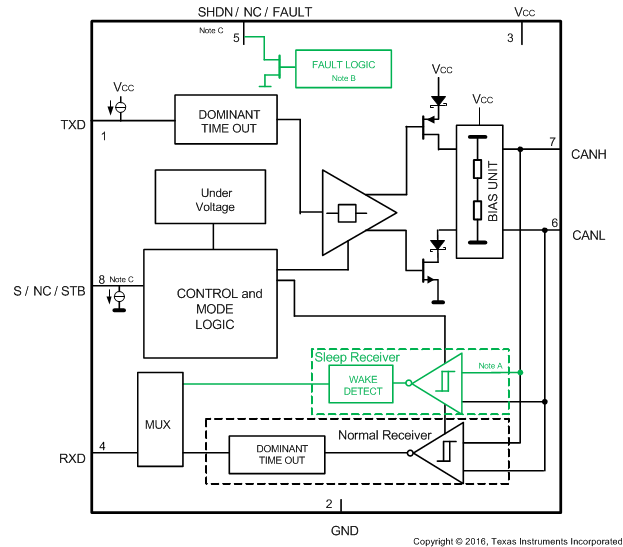

TCAN334DCNT 电路图
