TCAN1051VDQ1

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TCAN1051VDQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：具有灵活数据速率的汽车类故障保护 CAN 收发器

查看详情

TCAN1051VDQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TCAN1051VDQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
TCAN1051VDQ1
TI(德州仪器)
SOIC-8_150mil
2022+
12000
上海市
-
原装可开发票

安徽芯海技术有限公司
TCAN1051VDQ1
TSSOP
23+
46000
合肥
-
科大讯飞战略投资企业，提供一站式配套服务

TCAN1051VDQ1 中文资料属性参数

现有数量：0现货查看交期
价格：375 : ￥11.49555管件
系列：Automotive, AEC-Q100
包装：管件
产品状态：在售
类型：收发器
协议：CANbus
驱动器/接收器数：1/1
双工：半
接收器滞后：120 mV
数据速率：2Mbps
电压 - 供电：4.5V ~ 5.5V
工作温度：-55°C ~ 125°C
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

产品特性

AEC Q100 标准：符合汽车应用要求温度等级 1：-40°C 至 125°C，TA HBM 分级等级：±16kV CDM 分级等级：±1500V
温度等级 1：-40°C 至 125°C，TA
HBM 分级等级：±16kV
CDM 分级等级：±1500V
符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准
提供功能安全型可帮助进行功能安全系统设计的文档
可帮助进行功能安全系统设计的文档
“Turbo”CAN：所有器件均支持经典 CAN 和 2Mbps CAN FD（灵活数据速率），而“G”选项支持 5Mbps 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量在有负载 CAN 网络中实现更快的数据速率
所有器件均支持经典 CAN 和 2Mbps CAN FD（灵活数据速率），而“G”选项支持 5Mbps
具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
在有负载 CAN 网络中实现更快的数据速率
EMC 性能：支持 SAE J2962-2 和 IEC 62228-3（最高 500kbps）无需共模扼流圈
I/O 电压范围支持 3.3V 和 5V MCU
未供电时具有理想无源行为总线和逻辑引脚处于高阻态（无负载）在总线和 RXD 输出上实现上电/断电无干扰运行
总线和逻辑引脚处于高阻态（无负载）
在总线和 RXD 输出上实现上电/断电无干扰运行
保护特性 IEC ESD 保护高达 ±15kV 总线故障保护：±58V（非 H 型号）和 ±70V（H 型号） VCC 和 VIO（仅限 V 型号）电源终端具有欠压保护驱动器显性超时 (TXD DTO) - 数据速率低至 10kbps 热关断保护 (TSD)
IEC ESD 保护高达 ±15kV
总线故障保护：±58V（非 H 型号）和 ±70V（H 型号）
VCC 和 VIO（仅限 V 型号）电源终端具有欠压保护
驱动器显性超时 (TXD DTO) - 数据速率低至 10kbps
热关断保护 (TSD)
接收器共模输入电压：±30V
典型循环延迟：110ns
结温范围为 –55°C 至 150°C
采用 SOIC (8) 封装和无引线 VSON (8) 封装 (3.0mm x 3.0mm)，具有改进的自动光学检查 (AOI) 功能

产品概述

这款 CAN 收发器系列符合 ISO1189-2 (2016) 高速 CAN（控制器局域网络）物理层标准。所有器件均设计用于数据速率高达 2Mbps（兆位每秒）的 CAN FD 网络。器件型号包含“G”后缀的器件旨在实现高达 5Mbps 的数据速率，器件型号包含“V”后缀的器件配有提供 I/O 电平的辅助电源输入，用于设置输入引脚阈值和 RXD 输出电平。该系列器件具有静音模式，通常也称作仅侦听模式。此外，所有器件都提供多种保护特性来提高器件和网络的耐用性。

查看全部

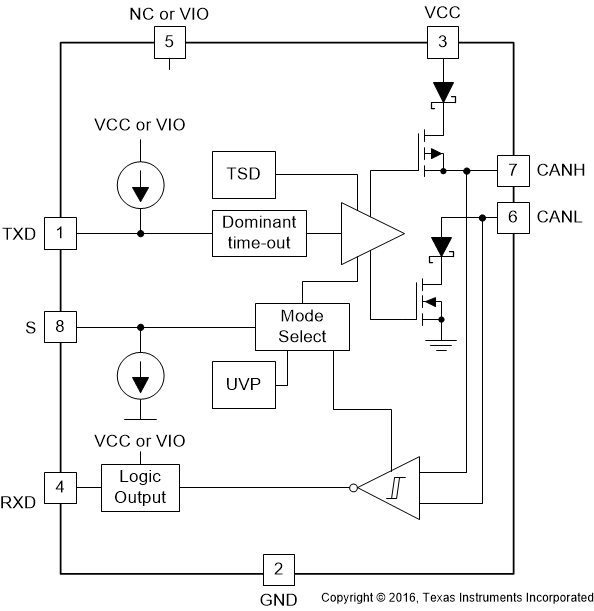

TCAN1051VDQ1 电路图
