TCAN1044VDDFR

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

TCAN1044VDDFR

Texas Instruments 驱动器，接收器，收发器

产品简介：具有待机模式、1.8V IO 支持和故障保护功能的高速 CAN FD 收发器

查看详情

TCAN1044VDDFR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCAN1044VDDFR 中文资料属性参数

  • 现有数量：1,188现货
  • 价格：1 : ￥11.05000剪切带（CT）3,000 : ￥5.00844卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：收发器
  • 协议：CANbus
  • 驱动器/接收器数：1/1
  • 双工：完全版
  • 接收器滞后：100 mV
  • 数据速率：8Mbps
  • 电压 - 供电：1.7V ~ 5.5V
  • 工作温度：-40°C ~ 125°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：SOT-23-8
  • 供应商器件封装：TSOT-23-8

产品特性

  • 符合 ISO 11898-2:2016 和 ISO 11898-5:2007 物理层标准的要求
  • 支持传统 CAN 和经优化的 CAN FD 性能（数据速率为 2、5 和 8Mbps）具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量在有负载 CAN 网络中实现更快的数据速率
  • 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
  • 在有负载 CAN 网络中实现更快的数据速率
  • IO 电压范围支持 1.7V 至 5.5V 支持 1.8V、2.5V、3.3V 和 5V 应用
  • 支持 1.8V、2.5V、3.3V 和 5V 应用
  • 总环路延迟 ≤ 210ns
  • 小尺寸 SOT-23 封装 (2.9mm x 1.60mm)
  • 接收器共模输入电压：±12V
  • 保护 功能：总线故障保护：±58V欠压保护总线引脚限流TXD 显性超时 (DTO) 数据速率低至 9.2kbps 热关断保护 (TSD)
  • 总线故障保护：±58V
  • 欠压保护
  • 总线引脚限流
  • TXD 显性超时 (DTO) 数据速率低至 9.2kbps
  • 数据速率低至 9.2kbps
  • 热关断保护 (TSD)
  • 工作模式：正常模式 支持远程唤醒请求功能的低功耗待机模式
  • 正常模式
  • 支持远程唤醒请求功能的低功耗待机模式
  • 优化了未上电时的性能总线和逻辑引脚为高阻抗（运行总线或应用上无负载） 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
  • 总线和逻辑引脚为高阻抗（运行总线或应用上无负载）
  • 支持热插拔：在总线和 RXD 输出上可实现上电/断电无干扰运行
  • 结温范围：-40°C 至 150°C

产品概述

TCAN1044V 是一款符合 ISO 11898-2:2016 高速 CAN 规范物理层要求的高速控制器局域网 (CAN) 收发器。TCAN1044V 收发器支持传统 CAN 和 CAN FD 网络（数据速率高达 8 兆位/秒 (Mbps)）。TCAN1044V 包括通过 VIO 端子实现的内部逻辑电平转换功能，允许将收发器 IO 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑 IO。该收发器具有低功耗待机模式，可通过 ISO 11898-2:2016 定义的唤醒模式 (WUP) 实现远程唤醒。TCAN1044V 收发器还包括许多保护和诊断 功能 ，其中包括热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和高达 ±58V 的总线故障保护。
查看全部

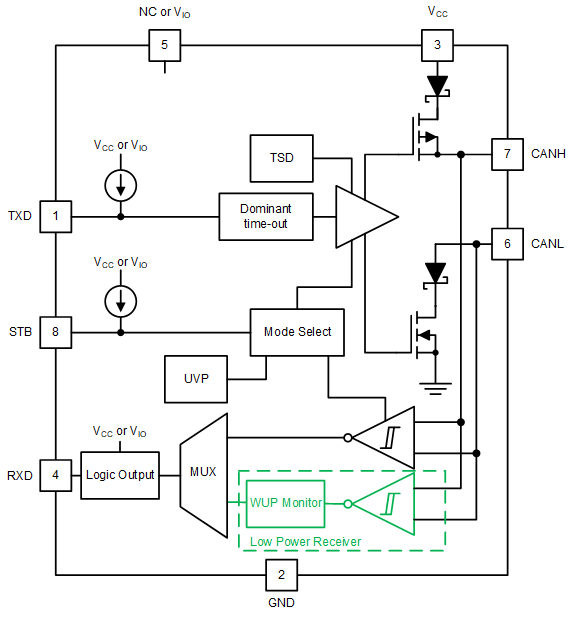

TCAN1044VDDFR 电路图

TCAN1044VDDFR 电路图

TCAN1044VDDFR 电路图
