TCAN1043DQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：具有灵活数据速率和唤醒输入的汽车类 CAN FD 收发器

查看详情

TCAN1043DQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCAN1043DQ1 中文资料属性参数

  • 现有数量：194现货8,850Factory
  • 价格：1 : ￥23.53000管件
  • 系列：Automotive, AEC-Q100
  • 包装：管件
  • 产品状态：在售
  • 类型：收发器
  • 协议：CANbus
  • 驱动器/接收器数：1/1
  • 双工：-
  • 接收器滞后：50 mV
  • 数据速率：2Mbps
  • 电压 - 供电：4.5V ~ 5.5V
  • 工作温度：-55°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：14-SOIC（0.154"，3.90mm 宽）
  • 供应商器件封装：14-SOIC

产品特性

  • AEC Q100 标准：符合汽车应用要求 温度等级 1：-55°C 至 125°C，T A 器件 HBM 分级等级：±16kV 器件 CDM 分级等级：±1500V
  • 温度等级 1：-55°C 至 125°C，T A
  • 器件 HBM 分级等级：±16kV
  • 器件 CDM 分级等级：±1500V
  • 功能安全型 可提供用于功能安全系统设计的文档
  • 可提供用于功能安全系统设计的文档
  • 符合 ISO 11898-2 (2016) 的要求
  • 所有器件均支持经典 CAN 和 2Mbps CAN FD（灵活数据速率），而“G”选项支持 5Mbps 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量 在有负载 CAN 网络中实现更快的数据速率
  • 具有较短的对称传播延迟时间和快速循环次数，可增加时序裕量
  • 在有负载 CAN 网络中实现更快的数据速率
  • V IO 电平转换支持 2.8V 至 5.5V 的电压范围
  • 工作模式 正常模式 具有 INH 输出以及本地和远程唤醒请求功能的待机模式 具有 INH 输出以及本地和远程唤醒请求的低功耗睡眠模式
  • 正常模式
  • 具有 INH 输出以及本地和远程唤醒请求功能的待机模式
  • 具有 INH 输出以及本地和远程唤醒请求的低功耗睡眠模式
  • 未供电时具有无源行为 总线和逻辑终端处于高阻态（运行总线或应用上无负载） 支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
  • 总线和逻辑终端处于高阻态（运行总线或应用上无负载）
  • 支持热插拔：在总线和 RXD 输出上可实现上电和断电无干扰运行
  • 符合或超出 EMC 标准要求 符合 IEC 62228-3 – 2007 标准 符合 SAE J2962-2 标准
  • 符合 IEC 62228-3 – 2007 标准
  • 符合 SAE J2962-2 标准
  • 保护特性 总线终端的 IEC ESD 保护：±8kV 总线故障保护：±58V（非 H 型号）和 ±70V（H 型号） 电源终端欠压保护 驱动器显性超时 (TXD DTO)：数据速率低至 9.2kbps 热关断保护 (TSD)
  • 总线终端的 IEC ESD 保护：±8kV
  • 总线故障保护：±58V（非 H 型号）和 ±70V（H 型号）
  • 电源终端欠压保护
  • 驱动器显性超时 (TXD DTO)：数据速率低至 9.2kbps
  • 热关断保护 (TSD)
  • 接收器共模输入电压：±30V
  • 典型循环延迟：110ns
  • 结温范围为 –55°C 至 150°C
  • 采用 SOIC (14) 封装和无引线 VSON (14) 封装 (4.5mm x 3mm)，具有改进的自动光学检查 (AOI) 功能

产品概述

TCAN1043xx-Q1 满足 ISO 11898–2 (2016) 高速控制器局域网 (CAN) 规范的物理层要求，提供 CAN 总线和 CAN 协议控制器之间的接口。这些器件支持传统 CAN 和 CAN FD 协议，具有最高 2Mbps 的数据速率。器件型号以“G”结尾的器件专为数据速率高达 5Mbps 的 CAN FD 应用而设计。TCAN1043xx-Q1 可以（通过 INH 输出引脚）选择性地启用节点上可能存在的各种电源，从而在整个系统级别减少电池电流消耗。这使得在超低电流睡眠状态中，功率传送到除 TCAN1043xx-Q1 以外的所有系统组件，而 TCAN1043xx-Q1 则仍然处于低功耗状态，并对 CAN 总线进行监控。在总线上检测到唤醒模式或通过 WAKE 输入请求本地唤醒时，TCAN1043xx-Q1 会通过驱动 INH 高电平的方式发起节点启动。TCAN1043xx-Q1 包括通过 V IO 端子实现的内部逻辑电平转换功能，允许直接连接到 3.3V 或 5V 控制器。该器件包含很多保护和诊断功能，包括 CAN 总线短路检测和电池连接检测。TCAN1043xx-Q1 满足 IEC 62228-3 和 J2962-2 的 ESD 和 EMC 要求，无需额外增加保护组件。
查看全部

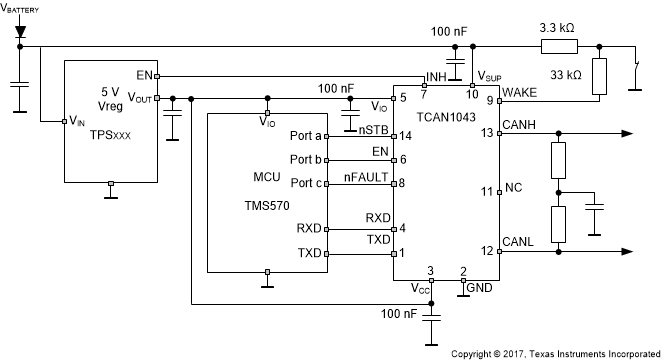

TCAN1043DQ1 电路图

TCAN1043DQ1 电路图

TCAN1043DQ1 电路图
