TCA9555DBT

Texas Instruments I/O 扩展器

更新日期：2024-04-01

TCA9555DBT

Texas Instruments I/O 扩展器

产品简介：具有中断、弱上拉和配置寄存器的 16 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器

查看详情

TCA9555DBT 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9555DBT 中文资料属性参数

  • 现有数量：437现货10,000Factory
  • 价格：1 : ￥18.44000剪切带（CT）250 : ￥12.49724卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • I/O 数：16
  • 接口：I2C，SMBus
  • 中断输出：是
  • 特性：POR
  • 输出类型：推挽式
  • 电流 - 灌/拉输出：10mA，25mA
  • 时钟频率：400 kHz
  • 电压 - 供电：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-SSOP（0.209"，5.30mm 宽）
  • 供应商器件封装：24-SSOP

产品特性

  • 低待机电流消耗，最大为 3.5µA
  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 可耐受 5V 电压的 I/O 端口
  • 兼容大多数微控制器
  • 400kHz 快速 I2C 总线
  • 具有 3 个地址引脚的可配置从器件地址
  • 极性反转寄存器
  • 具有最大高电流驱动能力的锁存输出，可用于直接驱动 LED
  • 锁断性能超过 100mA，符合 JESD 78 II 类规范
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范的要求 2000V 人体模型 (A114-A) 1000V 充电器件模型 (C101)
  • 2000V 人体模型 (A114-A)
  • 1000V 充电器件模型 (C101)

产品概述

该面向两线双向总线 (I2C) 的 16 位 I/O 扩展器专为 1.65V 至 5.5V VCC 工作电压而设计。它可通过 I2C 接口为大多数微控制器系列产品提供通用远程 I/O 扩展。TCA9555 由两个 8 位配置（输入或输出选择）、输入端口、输出端口和极性反转（高电平有效或低电平有效运行）寄存器组成。在加电时，I/O 被配置为输入。系统主控制器可以通过写入 I/O 配置位将 I/O 启动为输入或输出。每一个输入或者输出的数据被保存在相应的输入或者输出寄存器内。输入端口寄存器的极性可借助极性反转寄存器进行转换。除了包含内部 I/O 上拉电阻器之外，TCA9555 与 TCA9535 相同，该电阻器在配置为输入和未驱动时，可将 I/O 拉至默认高电平。三个硬件引脚（A0、A1 和 A2）用于对 I2C 地址进行编程，该地址允许高达八个 TCA9555 器件共享同一个 I2C 总线或 SMBus。TCA9555 的固定 I2C 地址与 PCF8575、PCF8575C 和 PCF8574 相同，最多允许这些器件中任意八个共享同一个 I2C 总线或 SMBus。
查看全部

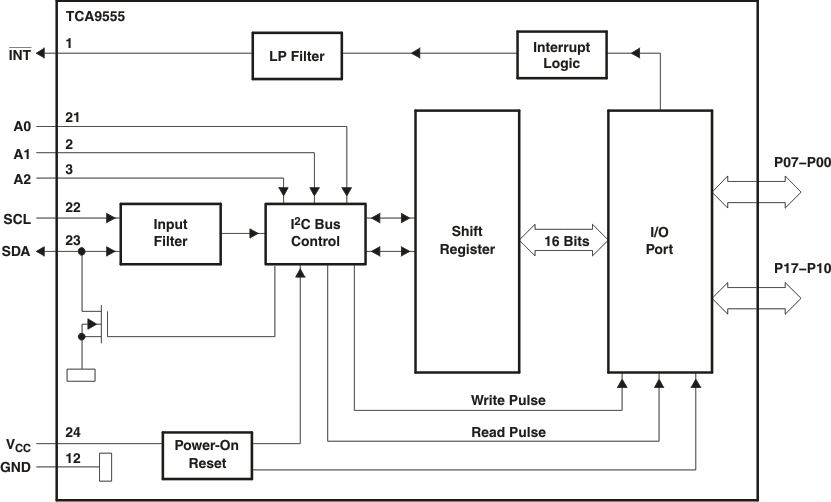

TCA9555DBT 电路图
