TCA9539QPWRQ1

Texas Instruments I/O 扩展器

产品简介：具有中断输出、复位和配置寄存器的汽车类 16 位 1.65 至 3.6V I2C/SMBus I/O 扩展器

查看详情

TCA9539QPWRQ1 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9539QPWRQ1 中文资料属性参数

  • 现有数量：3,989现货
  • 价格：1 : ￥13.04000剪切带（CT）2,000 : ￥6.61269卷带（TR）
  • 系列：Automotive, AEC-Q100
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • I/O 数：16
  • 接口：I2C，SMBus
  • 中断输出：是
  • 特性：POR
  • 输出类型：推挽式
  • 电流 - 灌/拉输出：10mA，25mA
  • 时钟频率：400 kHz
  • 电压 - 供电：1.65V ~ 3.6V
  • 工作温度：-40°C ~ 125°C
  • 安装类型：表面贴装型
  • 封装/外壳：24-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：24-TSSOP

产品特性

  • AEC-Q100（等级 1）：符合汽车应用要求
  • 提供功能安全 可帮助进行功能安全系统设计的文档
  • 可帮助进行功能安全系统设计的文档
  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 低电平有效复位输入
  • 5V 耐压输入和输出端口
  • 兼容大多数微控制器
  • 400kHz 快速 I2C 总线
  • 极性反转寄存器
  • 内部上电复位
  • 加电时无干扰
  • 通过两个硬件地址引脚寻址，以便使用多达 4 个器件
  • 锁存输出，用于直接驱动 LED
  • 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
  • ESD 保护性能超过 JESD 22 规范要求 2000V 人体放电模型 (A114-A) 1000V 带电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 1000V 带电器件模型 (C101)

产品概述

TCA9539-Q1 是一款 24 引脚器件，可为两线双向 I2C 总线（或 SMBus 协议）提供 16 位通用并行输入和输出 (I/O) 扩展。该器件的工作电源电压 (VCC) 范围为 1.65V 至 3.6V，并且支持 100kHz（I2C 标准模式）和 400kHz（I2C 快速模式）两种时钟频率。当开关、传感器、按钮、LED、风扇以及其他相似器件需要额外的 I/O 时，I/O 扩展器（如 TCA9539-Q1）可提供简单解决方案。TCA9539-Q1 包括一项功能：当输入端口状态发生变化时，在 INT 引脚上生成中断。硬件可选地址引脚 A0 和 A1 最多允许四个 TCA9539-Q1 器件位于同一 I2C 总线上。也可以通过下电上电生成上电复位，将此器件复位为默认状态。此外，TCA9539-Q1 还具有一个硬件 RESET 引脚，可用于将器件复位为默认状态。TCA9539-Q1 I2C I/O 扩展器符合汽车类应用的要求。 空白
查看全部

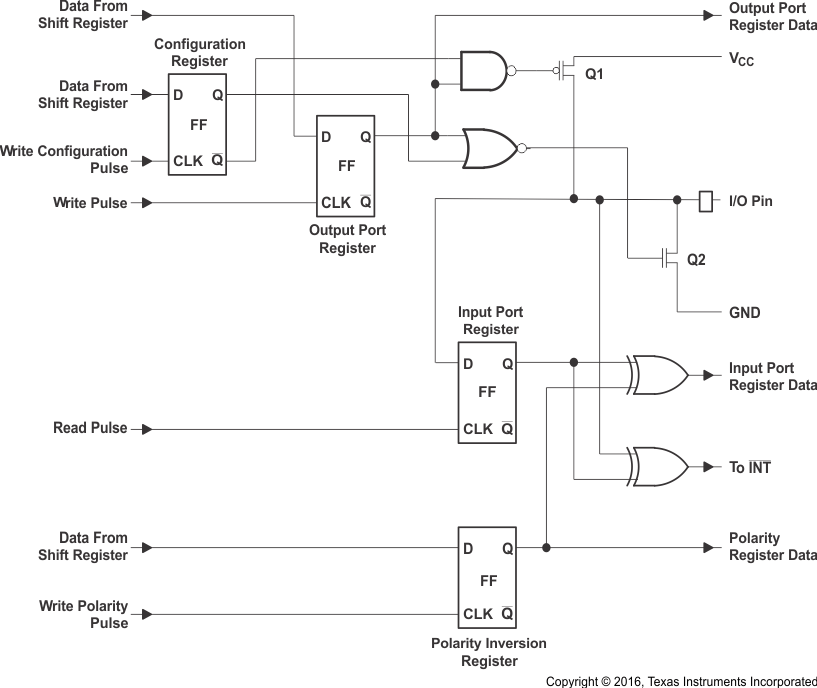

TCA9539QPWRQ1 电路图

TCA9539QPWRQ1 电路图

TCA9539QPWRQ1 电路图
