TCA9538PWR

Texas Instruments I/O 扩展器

更新日期：2025-03-11

TCA9538PWR

Texas Instruments I/O 扩展器

产品简介：具有中断输出、复位和配置寄存器的 8 位 1.65V 至 5.5V I2C/SMBus I/O 扩展器

查看详情

TCA9538PWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA9538PWR 中文资料属性参数

  • 现有数量：9,188现货10,000Factory
  • 价格：1 : ￥13.04000剪切带（CT）2,000 : ￥6.64215卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • Digi-Key Programmable：Not Verified
  • I/O 数：8
  • 接口：I2C
  • 中断输出：是
  • 特性：-
  • 输出类型：推挽式
  • 电流 - 灌/拉输出：-
  • 时钟频率：400 kHz
  • 电压 - 供电：1.65V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-TSSOP（0.173"，4.40mm 宽）
  • 供应商器件封装：16-TSSOP

产品特性

  • 待机流耗低
  • I2C 至并行端口扩展器
  • 开漏电路低电平有效中断输出
  • 低电平有效复位输入
  • 1.65V 至 5.5V 的工作电源电压范围
  • 可耐受 5V 电压的 I/O 端口
  • 400kHz 快速 I2C 总线
  • 两个硬件地址引脚可在 I2C/SMBus 上支持最多四个器件
  • 输入和输出配置寄存器
  • 极性反转寄存器
  • 所用通道在加电时被配置为输入
  • 加电时无毛刺脉冲
  • SCL/SDA 输入端上的噪声滤波器
  • 具有最大高电流驱动能力的锁存输出，适用于直接驱动 LED
  • 锁断性能超过 100mA （符合 JESD 78 Class II 规范的要求）
  • 静电放电 (ESD) 保护性能超过 JESD 22 规范要求 2000V 人体模型 (A114-A) 1000V 组件充电模式 (C101)
  • 2000V 人体模型 (A114-A)
  • 1000V 组件充电模式 (C101)
  • 服务器
  • 路由器（电信交换设备）
  • 个人计算机
  • 个人电子产品（例如：游戏机）
  • 工业自动化
  • 采用 GPIO 受限处理器的产品

产品概述

TCA9538 是一款 16 引脚器件，可为两线双向 I2C 总线（或 SMBus）协议提供 8 位通用并行输入输出 (I/O) 扩展。该器件的工作电源电压范围是 1.65V 到 5.5V。器件支持 100kHz（标准模式）和 400kHz（快速模式）时钟频率。当开关、传感器、按钮、LED、风扇等设备需要额外的 I/O 时，I/O 扩展器（如 TCA9538）可提供简单解决方案。当 输入 端口状态发生变化时，TCA9538 可在 INT 引脚上生成中断。硬件可选地址引脚 A0 和 A1 最多允许四个 TCA9538 器件位于同一 I2C 总线上。该器件还可通过 RESET 功能或电源循环供电生成加电复位，从而复位到默认状态。
查看全部

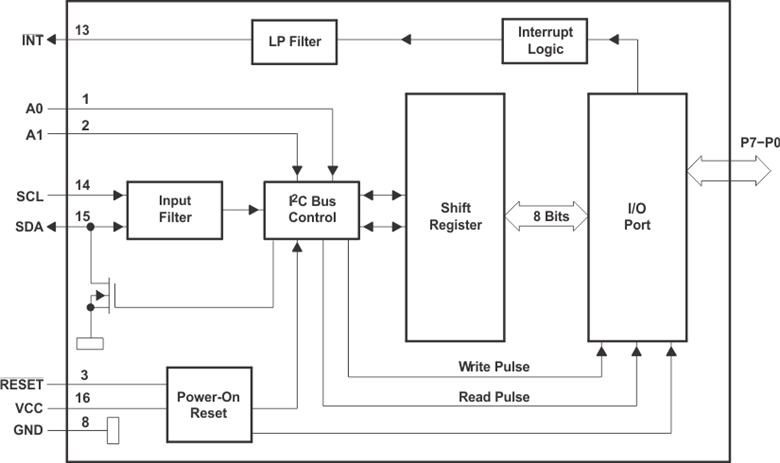

TCA9538PWR 电路图

TCA9538PWR 电路图

TCA9538PWR 电路图
