产品简介：2 位双向 2.3V 至 5.5V 热插拔 400kHz I2C/SMBus 缓冲器
查看详情TCA9511ADGKR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TCA9511ADGKR
原装现货 -
德州仪器
-
SOP-8
21+ -
2500
-
上海市
-
02-13
-
www.mrchip.cnIC先生-智慧供应链探索者假一赔万
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
TCA9511ADGKR 中文资料属性参数
- 现有数量：25,256现货10,000Factory
- 价格：1 : ￥16.54000剪切带（CT）2,500 : ￥8.40702卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：缓冲器，加速计
- 应用：I2C - 热插拔
- 输入：-
- 输出：-
- 数据速率（最大值）：-
- 通道数：1
- 延迟时间：70ns
- 信号调节：-
- 电容 - 输入：1.6 pF
- 电压 - 供电：2.3V ~ 5.5V
- 电流 - 供电：3.5mA
- 工作温度：-40°C ~ 125°C（TA）
- 安装类型：表面贴装型
- 封装/外壳：8-TSSOP，8-MSOP（0.118"，3.00mm 宽）
- 供应商器件封装：8-VSSOP
产品特性
- 支持 I2C 总线信号的双向数据传输
- 工作电源电压范围为 2.3V 至 5.5V
- -40°C 至 125°C 的 TA 环境空气温度范围
- 对所有 SDA 和 SCL 线路的 1V 预充电可防止带电板插入过程中发生损坏
- 可适应标准模式及快速模式 I2C 器件
- 支持时钟展宽、仲裁及同步
- 断电高阻抗 I2C 引脚
产品概述
TCA9511A 是一款热插拔 I2C 总线缓冲器，支持将 I/O 卡插入带电背板中，而不会损坏数据和破坏时钟线路。控制电路可防止背板侧 I2C 线路（输入）与板卡侧 I2C 线路（输出）相连接（直到背板上出现停止命令或总线空闲情况为止），而不会在板卡上发生总线争用的情况。当建立连接时，该器件可提供双向缓冲，从而使背板及板卡电容保持隔离。在插入过程中，会对 SDA 和 SCL 线路预充电至 1V，从而尽可能减小对器件的寄生电容充电所需的电流。当 I2C 总线空闲时，可通过将 EN 引脚设置为低电平将 TCA9511A 置于关断模式，从而降低功耗。当 EN 被拉高时，TCA9511A 将恢复正常运行。该器件还包括一个开漏 READY 输出引脚，该引脚负责在背板与板卡侧相连时发出指示信号。当 READY 引脚为高电平时，SDAIN 和 SCLIN 被连接至 SDAOUT 和 SCLOUT。当两侧断开时，READY 引脚为低电平。

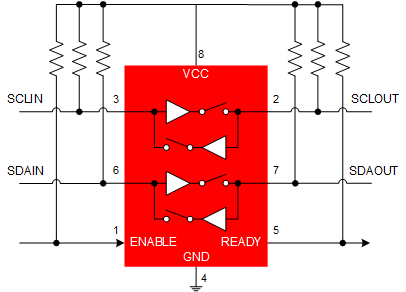

TCA9511ADGKR 电路图
TCA9511ADGKR 电路图
