TCA5013ZAHR

Texas Instruments 专用

产品简介：智能卡接口 IC，可支持 1 张用户卡和 3 张 SAM

查看详情

TCA5013ZAHR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TCA5013ZAHR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：3,000 : ￥20.46305卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 应用：智能卡
  • 接口：I2C
  • 电压 - 供电：2.7V ~ 5.5V
  • 封装/外壳：48-TFBGA
  • 供应商器件封装：48-NFBGA（5x5）
  • 安装类型：表面贴装型

产品特性

  • 运行电源电压范围为 2.7V 至 5.5V
  • 支持 EMV 4.3、ISO7816-3 和 ISO7816-10 标准
  • 支持 1 张用户卡和 3 张安全访问模块卡
  • 所有智能卡接口引脚上均具有 IEC61000-4-2 8kV 接触放电 ESD 保护
  • 低功耗模式可在不使用时（关断模式下）节能
  • 可在出现短路、卡片拔出、过热或电源故障时自动使卡取消激活
  • 集成式直流/直流升压转换器可在所有卡接口上生成 5V 和 3V 的 VCC
  • 自动生成卡时钟以同步卡激活
  • 通过 4 字节 FIFO 存储 ISO7816-10 类型 1 卡的 ATR
  • 所有智能卡的 IO 和时钟线均可编程设定上升/下降时间控制
  • 输入时钟频率高达 26MHz
  • 防篡改封装设计

产品概述

TCA5013 是专门用于销售点 (POS) 终端的智能卡接口 IC。此器件可实现 POS 终端与 EMV4.3、ISO7816-3 和 ISO7816-10 标准兼容卡的连接。除 1 张用户卡之外，它最多还支持 3 张安全访问模块 (SAM) 卡。器件由单电源供电并为所有卡提供电压。器件由标准 I2C 接口控制并且能够按照 EMV4.3 和 ISO7816-3 标准激活和取消激活卡。此外，该器件还支持 ISO7816-10 同步卡。其所具有的 4 字节 FIFO 能够存储 ISO7816-10 类型 1 卡中的 ATR（复位应答）序列。可将同步卡（ISO7816-10 类型 1 和类型 2）设置为自动激活或手动激活。该器件具有多种节能模式，还支持通过“时钟停止”程序或根据 ISO7816 - 3 标准将时钟频率降至最低许可等级来实现智能卡自身的节能功能。TCA5013 中连接智能卡的所有引脚都具有 IEC 61000-4-2 8kV 接触放电保护。这使得系统无需借助外部 ESD 器件即能够抵抗磁场中的 ESD。它采用 5mm x 5mm 球状引脚栅格阵列 (BGA) 封装。器件的引脚分配使所有 IO 引脚均由其它引脚安全包围。这样可防止在器件工作期间探测安全引脚。
查看全部

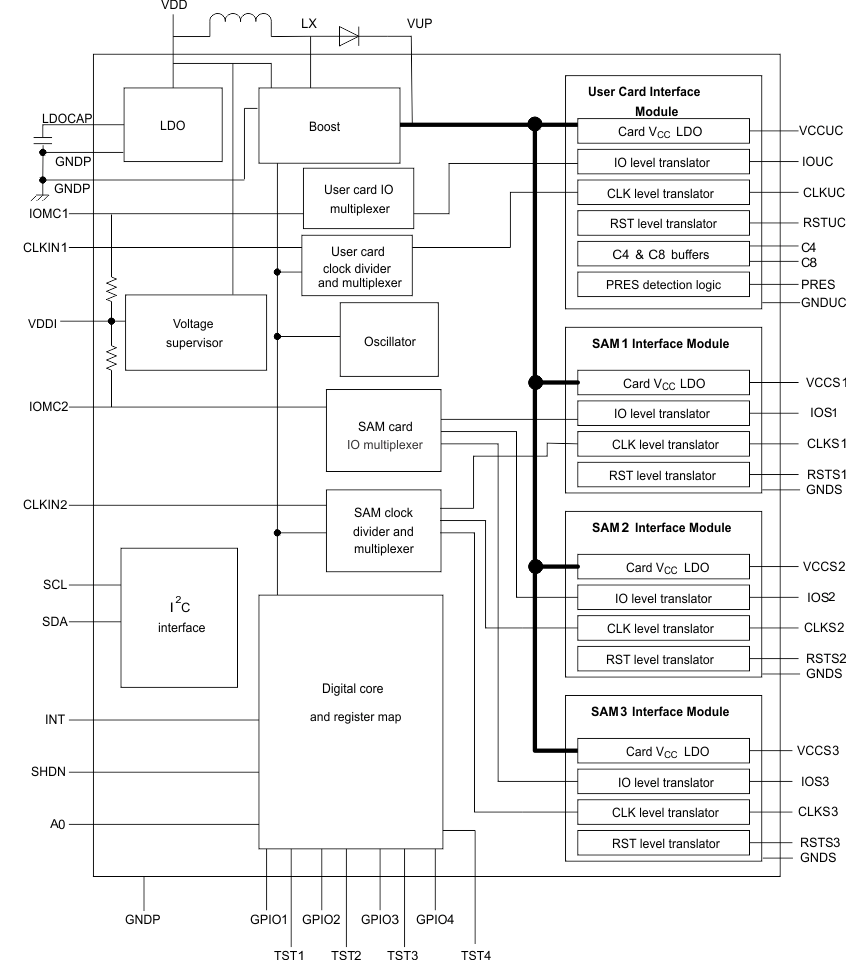

TCA5013ZAHR 电路图

TCA5013ZAHR 电路图

TCA5013ZAHR 电路图
