- 封装：44-TSSOP （0.244"，6.20mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$5.46
更新日期：2024-04-01
产品简介：具有热增强性能的 125W 立体声、250W 单声道、12V 至 34V、PWM 输入 D 类音频放大器
查看详情- 封装：44-TSSOP （0.244"，6.20mm 宽）裸露焊盘
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：带卷 (TR)
- 参考价格：$5.46
TAS5622ADDVR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
HTSSOP44
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
-
TI(德州仪器)
-
HTSSOP-44
2022+ -
12000
-
上海市
-
-
-
原装可开发票
TAS5622ADDVR 中文资料属性参数
- 标准包装：2,000
- 类别：集成电路 (IC)
- 家庭：线性 - 音頻放大器
- 系列：PurePath™ HD
- 类型：D 类
- 输出类型：1-通道（单声道）或 2-通道（立体声）
- 在某负载时最大输出功率 x 通道数量：300W x 1 @ 2 欧姆; 150W x 2 @ 4 欧姆
- 电源电压：12 V ~ 34 V
- 特点：消除爆音，数字输入，短路和热保护，关机
- 安装类型：表面贴装
- 供应商设备封装：44-HTSSOP

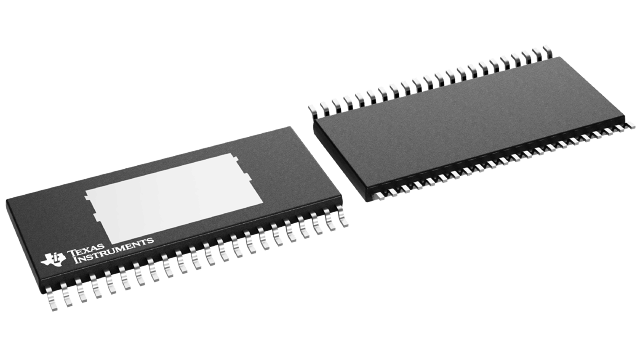

- 封装/外壳：44-TSSOP （0.244"，6.20mm 宽）裸露焊盘
- 包装：带卷 (TR)
产品特性
- PurePath HD 集成反馈提供： 1W 功率/4Ω 负载条件下的总谐波失真 (THD) 为 0.025% 电源抑制比 (PSRR) > 65dB（无输入信号） （A 加权）信噪比 (SNR) > 105dB
- 1W 功率/4Ω 负载条件下的总谐波失真 (THD) 为 0.025%
- 电源抑制比 (PSRR) > 65dB（无输入信号）
- （A 加权）信噪比 (SNR) > 105dB
- 用于控制 G 类电源的预钳位输出
- 通过使用 40mΩ 输出金属氧化物半导体场效应晶体管 (MOSFET) 减小了散热器体积，满输出功率时效率 > 90%
- 总谐波失真+噪声 (THD+N) 为 10% 时的输出功率 125W/4Ω，桥接负载 (BTL) 立体声配置 250W/2Ω，并行桥接负载 (PBTL) 单声道配置
- 125W/4Ω，桥接负载 (BTL) 立体声配置
- 250W/2Ω，并行桥接负载 (PBTL) 单声道配置
- THD+N 为 1% 时的输出功率 105W/4Ω，桥接负载 (BTL) 立体声配置 210W/2Ω，并行桥接负载 (PBTL) 单声道配置
- 105W/4Ω，桥接负载 (BTL) 立体声配置
- 210W/2Ω，并行桥接负载 (PBTL) 单声道配置
- 启动时无喀哒声和噼啪声
- 采用具有错误报告功能的自我保护设计，包含欠压保护 (UVP)、过热保护和短路保护
- 采用推荐的系统设计时，符合电磁干扰 (EMI) 标准
- 采用 44 引脚散热薄型小外形尺寸 (HTSSOP) (DDV) 封装，减小了电路板尺寸
- 蓝光碟 和 DVD 接收器
- 高功率条形音响
- 有源超低音扬声器和有源扬声器
- 微型 Combo 系统
产品概述
TAS5622A 器件是一款基于 TAS5612A 的散热增强型 D 类功率放大器，其使用大型 MOSFET 提升功率效率，并采用新型栅极驱动方案降低空闲状态下和输出信号较低时的损耗，从而减小散热器尺寸。该器件可使用独特的预钳位输出信号来控制 G 类电源。 这一优势与 TAS5622A 的低空闲损耗和高功率效率相结合，可实现行业领先水平的效率，从而确保构建超级“绿色”系统。 TAS5622A 使用恒定电压增益。 内部匹配增益电阻器确保了一个高电源抑制比，使得输出电压只取决于音频输入电压并避免了任何电源的人工缺陷。TAS5622A 的高集成度使得此放大器易于使用；并且，TI 的参考电路原理图和印刷电路板 (PCB) 布局的使用可及时地实现快速设计。 TAS5622A 采用节省空间的表面贴装 44 引脚 HTSSOP 封装。
TAS5622ADDVR 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 TAS5622ADDVR
|
Amplifier IC 1-Channel (Mono) or 2-Channel (Stereo) Class D 44-HTSSOP |
44页,1.41M | 查看 |

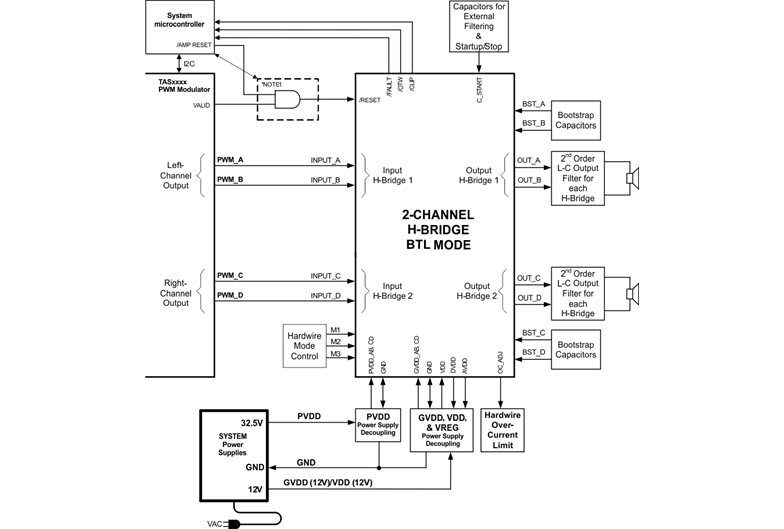

TAS5622ADDVR 电路图
TAS5622ADDVR 电路图
