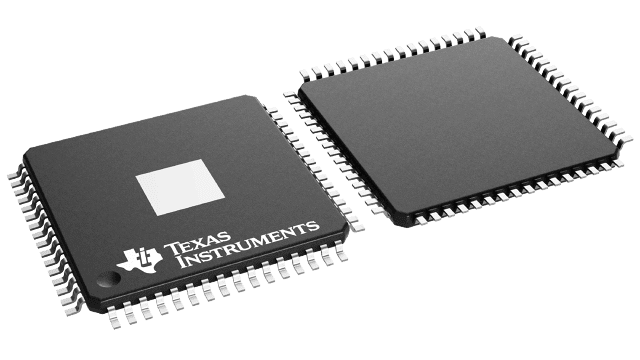

TAS5613APHDR

Texas Instruments 线性 - 音頻放大器
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.71-$9.628

更新日期：2024-04-01

TAS5613APHDR

Texas Instruments 线性 - 音頻放大器

产品简介：150W 立体声、300W 单声道、18V 至 38V 电源电压、模拟输入 D 级音频放大器

查看详情
  • 封装：64-TQFP 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$10.71-$9.628

TAS5613APHDR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

TAS5613APHDR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：线性 - 音頻放大器
  • 系列：PurePath™ HD
  • 类型：D 类
  • 输出类型：1-通道（单声道）或 2-通道（立体声）
  • 在某负载时最大输出功率 x 通道数量：300W x 1 @ 2 欧姆; 200W x 2 @ 3 欧姆
  • 电源电压：18 V ~ 38 V
  • 特点：消除爆音，差分输入，短路和热保护，关闭
  • 安装类型：表面贴装
  • 供应商设备封装：64-HTQFP（14x14）
  • 封装/外壳：64-TQFP 裸露焊盘
  • 包装：®
  • 其它名称：296-27616-6

产品特性

  • 来自高清源的高频内容，信号带宽高达 80 kHz
  • 超低功率 4Ω 负载时提供 1 W连续功率，总谐波失真（THD）小于 0.03%
  • 自然音响所有频率扁平总谐波失真（THD）
  • 80dB PSRR (BTL, 无输入信号)
  • >100dB (A 加权声级) SNR
  • 启动和停止时无可闻杂音
  • 单声道并行桥式负载 (PBTL)
  • 立体声桥式负载 (BTL)
  • 2.1 单端 (SE) 立体声对和桥式负载低音炮
  • 在单声道 PBTL 配置时为 300 W
  • 在立体声 BTL 配置中每通道的功率为 150 W
  • 为 3 Ω 负载提供 160 W立体声功率
  • 为 4 Ω 负载提供 125 W立体声功率
  • 为 6 Ω 负载提供 85 W立体声功率
  • 为 8 Ω 负载提供 65 W立体声功率
  • PHD (64-引脚 QFP)
  • DKD (44-引脚 PSOP3)
  • 家庭影院系统
  • AV 接收器
  • DVD/蓝光光盘 接收器
  • 迷你型/微型组合音响系统
  • 有源扬声器和超低音扬声器

产品概述

TAS5613A是一款高性能模拟输入D类放大器，此放大器具有集成闭环反馈技术(即 PurePath™ HD)。 它的驱动能力高达150W。输出功率水平依赖于目标应用的散热配置。 在封装外露散热片和散热器之间应该使用高性能热界面材料以获得高输出功率水平。 36 V 单电源供电时，4 Ω负载扬声器提供立体声输出。PurePath™ HD 技术实现了传统AB-放大器性能 (<0.03% THD) 水平同时提供了与传统D类放大器一样的电源效率。与传统的D类放大器不同，只有输出电平进入削波时，失真曲线才增加。PurePath™ HD 技术实现了更低的空闲损失，从而使得该设备效率更高。
查看全部

TAS5613APHDR 电路图

TAS5613APHDR 电路图

TAS5613APHDR 电路图
