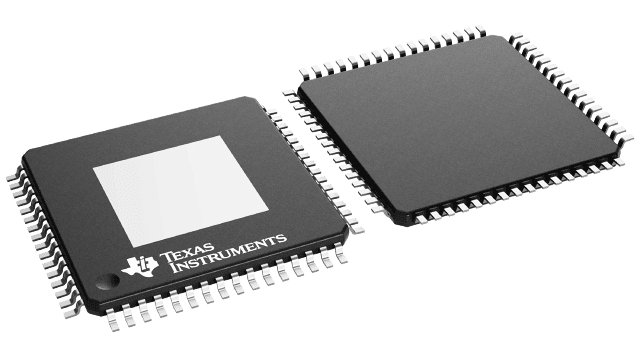

TAS5414BTPHDQ1

Texas Instruments 线性 - 音頻放大器

封装：64-TQFP 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：管件
参考价格：$11.385

更新日期：2024-04-01

TAS5414BTPHDQ1

Texas Instruments 线性 - 音頻放大器

产品简介：具有 I2C 诊断和负载突降保护功能的汽车类 28W、4 通道、6V 至 24V 模拟单端输入 D 级音频放大器

查看详情

封装：64-TQFP 裸露焊盘
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：管件
参考价格：$11.385

TAS5414BTPHDQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
TAS5414BTPHDQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

TAS5414BTPHDQ1 中文资料属性参数

标准包装：90
类别：集成电路 (IC)
家庭：线性 - 音頻放大器
系列：-
类型：D 类
输出类型：4-通道（四路）
在某负载时最大输出功率 x 通道数量：150W x 2 @ 2 欧姆; 79W x 4 @ 4 欧姆
电源电压：6 V ~ 24 V
特点：消除爆音，I²C，静音，短路和热保护，关机
安装类型：表面贴装
供应商设备封装：64-HTQFP（14x14）
封装/外壳：64-TQFP 裸露焊盘
包装：管件

产品特性

14.4V上，每通道 28W 进入 4Ω 负载
14.4V上，每通道 50W 进入 2Ω 负载
24V上，每通道 79W 进入 4Ω 负载
24V上，每通道 150W 进入 2Ω 负载 (PBTL)
具有增益斜波控制的软静音
共模斜波修整
输出打开和短接负载
输出到电源和输出到接地短接
已获专利的高频扬声器侦测
短路保护
负载突降保护达 50V
不规则开接地和功率容错
已获专利的在音乐播放的同时进行输出 DC 电平侦测
过热保护
过压和欠压条件
片段侦测器
原设备生产商 (OEM) / 零售音响本体和放大器模块，在这些器件中特性密度和系统配置要求减少来自音频功率放大器的热量

产品概述

TAS5414B-Q1 和 TAS5424B-Q1 是设计用于汽车音响本体和外部放大器模块的 4 声道数字音频放大器。在由 14.4V 电源供电时，它们在少于 1% THD+N 下在 4 个通道上持续提供进入 4Ω 负载的 23W 功率。每个通道还能够为 1% THD+N 上 2Ω 负载传送 38W 的功率。 TAS5414B-Q1 使用单端模拟输入，而TAS5424B-Q1 采用差分输入来增加对共模系统噪声的抗扰度。此器件的数字脉宽调制 (PWM) 拓扑大大提升了传统线性放大器解决方案的效率。这样，使用典型音乐回放条件下的因数 10 的放大器将减少功率耗散。此器件包含高要求的 OEM 应用领域中运转所需的所有功能性。它们有内置的负载诊断功能用来侦测和诊断错误连接的输出以帮助减少制造过程中的测试时间。

查看全部

TAS5414BTPHDQ1 数据手册

数据手册	说明	数量	操作
TAS5414BTPHDQ1	Amplifier IC 4-Channel (Quad) Class D 64-HTQFP (14x14)	46页,2.08M	查看
