SN75LVPE802RTJT

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：双通道 8.0Gbps SATA Express 转接驱动器

查看详情

SN75LVPE802RTJT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN75LVPE802RTJT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN75LVPE802RTJT
TI(德州仪器)
QFN-20
2022+
12000
上海市
-
原装可开发票

SN75LVPE802RTJT 中文资料属性参数

现有数量：0现货10,000Factory查看交期
价格：1 : ￥31.16000剪切带（CT）250 : ￥21.73756卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：缓冲器，转接驱动器
应用：SATA
输入：CML
输出：VML
数据速率（最大值）：8Gbps
通道数：2
延迟时间：323ps
信号调节：输入均衡，输出去加重
电容 - 输入：-
电压 - 供电：3V ~ 3.6V
电流 - 供电：57mA
工作温度：0°C ~ 85°C
安装类型：表面贴装型
封装/外壳：20-WFQFN 裸露焊盘
供应商器件封装：20-QFN（4x4）

产品特性

SATA Express 支持
可选均衡和去加重功能
支持热插拔功能
接收器检测与带外 (OOB) 支持
集成输出静噪
多速率运行 SATA：1.5Gbps、3Gbps、6Gbps PCIe：2.5Gbps、5Gbps、8Gbps
SATA：1.5Gbps、3Gbps、6Gbps
PCIe：2.5Gbps、5Gbps、8Gbps
出色的抖动和损耗补偿功能，支持长达 24 英寸 (61cm) 以上的 FR4 走线
低功耗 < 220mW（典型值） < 50mW（在自动低功耗模式下）< 5mW（在待机模式下）
< 220mW（典型值）
< 50mW（在自动低功耗模式下）
< 5mW（在待机模式下）
20 引脚 4mm x 4mm 四方扁平无引线 (QFN) 封装
较高水平的静电放电 (ESD) 瞬态保护人体模型 (HBM)：10,000V 组件充电模式 (CDM)：1500V机器放电模式 (MM)：200V
人体模型 (HBM)：10,000V
组件充电模式 (CDM)：1500V
机器放电模式 (MM)：200V
扩展商业级温度范围为 0°C 至 85°C

产品概述

SN75LVPE802 是一款通用型双通道 SATA Express 信号调节器，最高可支持 8Gbps 的数据速率。此器件支持 SATA Gen 1、2 和 3 规范以及 PCIe 1、2 和 3。SN75LVPE802 由 3.3V 单电源供电运行，并且配有带自偏置特性的 100Ω 线路端接电阻，适用于交流耦合。输入端包含一个带外 (OOB) 检测器，可在输入差分电压低于阈值时自动抑制输出端噪声，同时保持一个稳定的共模电压。此外，该器件还被设计成依据 SATA 标准处理扩频时钟 (SSC) 传输。 SN75LVPE802 通过可选均衡设置来处理其输入端的互连损耗，能够通过编程来匹配通道中的损耗。对于 3Gbps 及以下的数据速率，SN75LVPE802 可为最大规格达 50 英寸的 FR4 电路板材料提供信号均衡。对于 8Gbps 的数据速率，该器件可为最大规格达 40 英寸的 FR4 材料提供补偿。均衡级别通过设置信号控制引脚 EQ 来控制。发送侧有两个去加重级别可供选择，用于为输出端提供 0 或 1.2dB 的附加高频损耗补偿。该器件支持热插拔功能（要求在差分输入和输出使用交流耦合电容），能够防止器件在热插入（例如，异步信号插/拔、不带电插/拔、带电插/拔或意外插/拔）情况下遭到损坏。

查看全部

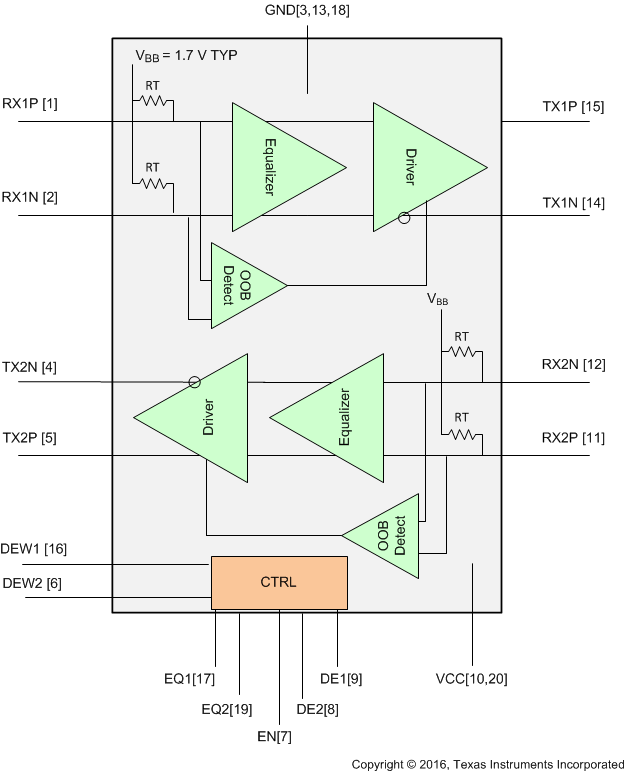

SN75LVPE802RTJT 电路图
