SN75LVPE801DRFR

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：8.0Gbps SATA Express 转接驱动器

查看详情

SN75LVPE801DRFR 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN75LVPE801DRFR
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN75LVPE801DRFR 中文资料属性参数

现有数量：0现货查看交期
价格：3,000 : ￥13.64203卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：缓冲器，转接驱动器
应用：SATA
输入：CML
输出：VML
数据速率（最大值）：8Gbps
通道数：1
延迟时间：275ps
信号调节：输入均衡，输出去加重
电容 - 输入：-
电压 - 供电：3V ~ 3.6V
电流 - 供电：29mA
工作温度：0°C ~ 85°C
安装类型：表面贴装型
封装/外壳：8-WFDFN 裸露焊盘
供应商器件封装：8-WSON（2x2）

产品特性

SATA Express 支持
可选均衡和去加重功能
支持热插拔功能
接收器检测与带外 (OOB) 支持
多速率运行 SATA：1.5Gpbs、3.0Gpbs、6.0Gpbs PCIe：2.5Gbps、5.0Gbps、8.0Gbps
SATA：1.5Gpbs、3.0Gpbs、6.0Gpbs
PCIe：2.5Gbps、5.0Gbps、8.0Gbps
适用于为长达 40 英寸（1.0 米）的各种尺寸 FR4 PC 电路板接收 8.0Gbps 数据
在 3GHz 频率下，可补偿接收端高达 14dB 的损耗，以及发送端 1.2dB 的损耗
集成输出噪声抑制
温度范围：0°C 至 85°C
自动低功耗特性，可使功耗降低 90% 以上 < 100mW（工作模式，典型值） < 11mW（自动低功耗模式，典型值）
< 100mW（工作模式，典型值）
< 11mW（自动低功耗模式，典型值）
3.3V 单电源
针对静电放电 (ESD) 瞬态的高度保护功能人体放电模式 (HBM)：6kV 组件充电模式 (CDM)：1.5kV
人体放电模式 (HBM)：6kV
组件充电模式 (CDM)：1.5kV
超小型尺寸：2mm × 2mm WSON 封装
笔记本电脑
台式机
扩展坞
服务器
工作站

产品概述

SN75LVPE801 是一款通用型单通道 SATA Express 信号调节器，最高可支持 8Gbps 的数据速率。此器件支持 SATA Gen 1、2 和 3 规范以及 PCIe 1.0、2.0 和 3.0。SN75LVPE801 由 3.3V 单电源供电运行，并且配有带自偏置特性的 100Ω 线路端接电阻，适用于交流耦合。输入端包含一个带外 (OOB) 检测器，可在输入差分电压低于阈值时自动抑制输出端噪声，同时保持一个稳定的共模电压。此外，该器件还被设计成依据 SATA 标准处理扩频时钟 (SSC) 传输。 75SNLVPE801 通过可选均衡设置来处理其输入端的互连损耗，能够通过编程来匹配通道中的损耗。对于 8Gbps 及以下的数据传输速率，75SNLVPE801 可为长达 50 英寸的 FR4 电路板材料提供信号均衡。对于 8Gbps 数据传输速率而言，该器件可针对长达 40 英寸的 FR4 材料进行补偿。均衡级别可通过设置信号控制引脚 EQ 来控制。发送侧有两个去加重级别可供选择，用于为输出端提供 0dB 或 1.2dB 的附加高频损耗补偿。该器件支持热插拔(1)，能够防止器件在插入（例如，异步信号插/拔、不带电插/拔、带电插/拔或意外插/拔）情况下遭到损坏。(1) 需要在差分输入和输出端使用交流耦合电容。

查看全部

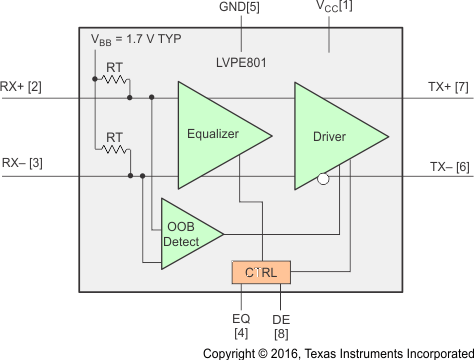

SN75LVPE801DRFR 电路图
