SN74LVC1G66DBVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.111-$0.4

更新日期：2024-04-01

SN74LVC1G66DBVR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：5V、1:1 (SPST)、单通道模拟开关

查看详情
  • 封装：SC-74A，SOT-753
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.111-$0.4

SN74LVC1G66DBVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

SN74LVC1G66DBVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：74LVC
  • 功能：开关
  • 电路：1 x SPST
  • 导通状态电阻：10 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：1.65 V ~ 5.5 V
  • 电流 - 电源：10µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：SC-74A，SOT-753
  • 供应商设备封装：SOT-23-5
  • 包装：®
  • 其它名称：296-13253-6

产品特性

  • Available in the Texas Instruments NanoFree™ Package
  • 1.65-V to 5.5-V VCC Operation
  • Inputs Accept Voltages to 5.5 V
  • Max tpd of 0.8 ns at 3.3 V
  • High On-Off Output Voltage Ratio
  • High Degree of Linearity
  • High Speed, Typically 0.5 ns (VCC = 3 V, CL = 50 pF)
  • Low ON-State Resistance, Typically ≉5.5 Ω (VCC = 4.5 V)
  • Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
  • ESD Protection Exceeds JESD 22 2000-V Human-Body Model (A114-A) 200-V Machine Model (A115-A) 1000-V Charged-Device Model (C101)
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)

产品概述

This single analog switch is designed for 1.65-V to 5.5-V VCC operation.The SN74LVC1G66 device can handle analog and digital signals. The device permits bidirectional transmission of signals with amplitudes of up to 5.5 V (peak).NanoFree package technology is a major breakthrough in IC packaging concepts, using the die as the package.
查看全部

SN74LVC1G66DBVR 数据手册

数据手册 说明 数量 操作
SN74LVC1G66DBVR

SINGLE BILATERAL ANALOG SWITCH

 17 Pages页,388K 查看

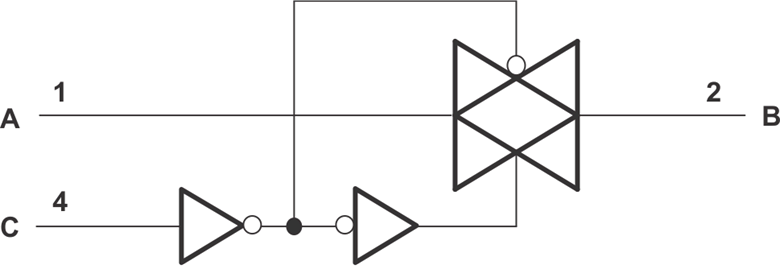

SN74LVC1G66DBVR 电路图

SN74LVC1G66DBVR 电路图

SN74LVC1G66DBVR 电路图
