SN74LV4066ARGYR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.682-$1.59

更新日期：2024-04-01 00:04:00

SN74LV4066ARGYR

Texas Instruments 接口 - 模拟开关，多路复用器，多路分解器

产品简介：5V、1:1 (SPST)、4 单通道通用模拟开关（CDIP 和 CFP 封装）

查看详情
  • 封装：14-VFQFN 裸露焊盘
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.682-$1.59

SN74LV4066ARGYR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV4066ARGYR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：接口 - 模拟开关，多路复用器，多路分解器
  • 系列：74LV
  • 功能：开关
  • 电路：4 x SPST - NO
  • 导通状态电阻：75 欧姆
  • 电压电源：单电源
  • 电压 - 电源，单路/双路(±)：2 V ~ 5.5 V
  • 电流 - 电源：20µA
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-VFQFN 裸露焊盘
  • 供应商设备封装：14-VQFN 裸露焊盘（3.5x3.5）
  • 包装：®
  • 其它名称：296-13948-6

产品特性

  • 1.65V 至 5.5V VCC 运行
  • 所有端口上均支持混合模式电压运行
  • 高开关输出电压比
  • 低开关间串扰
  • 单独的开关控制
  • 极低输入电流
  • ESD 保护性能超过 JESD 22 规范要求： 2000V 人体放电模型 (A114-A) 200V 机器放电模型 (A115-A) 750V 充电器件模型 (C101)
  • 2000V 人体放电模型 (A114-A)
  • 200V 机器放电模型 (A115-A)
  • 750V 充电器件模型 (C101)

产品概述

这款四路硅栅 CMOS 模拟开关可在 1.65V 至 5.5V VCC 下运行。这些开关能够处理模拟和数字信号。每个开关允许在任意方向传输振幅高达 5.5V（峰值）的信号。每个开关部分有其自己的输入使能控制 (C)。应用到 C 上的一个高电平电压开启相关开关部分。应用包括用于模数和数模转换系统的信号选通、斩波、调制或者解调 (modem)，以及信号多路复用。
查看全部

SN74LV4066ARGYR 数据手册

数据手册 说明 数量 操作
SN74LV4066ARGYR

4 Circuit IC Switch 1:1 75 Ohm 14-VQFN (3.5x3.5)

 27页,1019K 查看

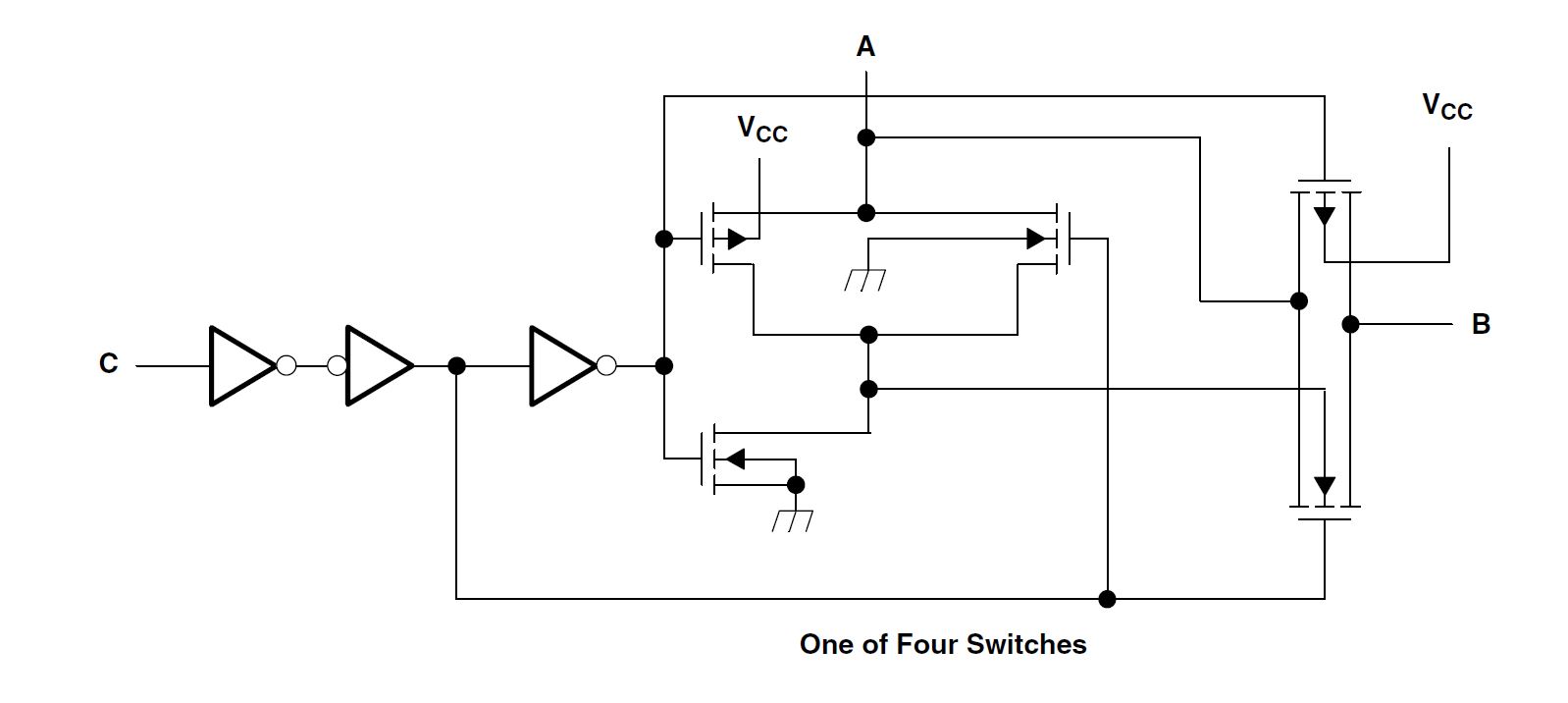

SN74LV4066ARGYR 电路图

SN74LV4066ARGYR 电路图

SN74LV4066ARGYR 电路图
