SN74LV374ADBR

Texas Instruments 逻辑 - 触发器
  • 封装：20-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

更新日期：2024-04-01 00:04:00

SN74LV374ADBR

Texas Instruments 逻辑 - 触发器

产品简介：具有三态输出的八路边沿 D 类触发器

查看详情
  • 封装：20-SSOP（0.209"，5.30mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

SN74LV374ADBR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74LV374ADBR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 触发器
  • 系列：74LV
  • 功能：标准
  • 类型：D 型总线
  • 输出类型：三态非反相
  • 元件数：1
  • 每个元件的位元数：8
  • 频率 - 时钟：205MHz
  • 延迟时间 - 传输：4.9ns
  • 触发器类型：正边沿
  • 输出电流高，低：16mA，16mA
  • 电源电压：2 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SSOP（0.209"，5.30mm 宽）
  • 包装：®
  • 其它名称：296-12553-6

产品特性

  • V CC 工作范围为 2V 至 5.5V
  • 5V 时 t pd 最大值为 9.5ns
  • V OLP（输出接地反弹）典型值小于 0.8V（V CC = 3.3V，T A = 25°C）
  • V OHV（输出 V OH 下冲）典型值大于 2.3V（V CC = 3.3V、T A = 25°C 时）
  • 所有端口上均支持以混合模式电压运行
  • I off 支持局部关断模式运行
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

SN74LV374A 器件是八路边沿触发 D 类触发器，旨在于 2V 至 5.5V V CC 下运行。
查看全部

SN74LV374ADBR 数据手册

数据手册 说明 数量 操作
SN74LV374ADBR

OCTAL EDGE TRIGGERED D TYPE FLIP FLOPS WITH 3 STATE OUTPUTS

 17 Pages页,572K 查看
SN74LV374ADBR

OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

 18 Pages页,572K 查看
SN74LV374ADBR

IC D-TYPE POS TRG SNGL 20SSOP

 26页,1.35M 查看
SN74LV374ADBRE4

OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

 18 Pages页,585K 查看

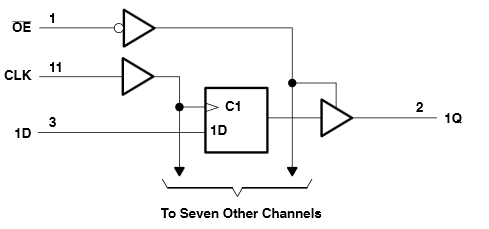

SN74LV374ADBR 电路图

SN74LV374ADBR 电路图

SN74LV374ADBR 电路图
