- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$2.046-$4.62
更新日期：2024-04-01 00:04:00
产品简介：8 位等值/幅度比较器
- 封装：20-DIP（0.300"，7.62mm）
- RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
- 包装方式：管件
- 参考价格：$2.046-$4.62
SN74HC682N 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI
-
-
2019+ -
5800
-
上海市
-
-
-
全新原装现货
-
TI
-
DIP-20
23+ -
5800
-
上海市
-
-
-
进口原装现货，杜绝假货。
SN74HC682N 中文资料属性参数
- 标准包装：20
- 类别：集成电路 (IC)
- 家庭：逻辑 - 比较器
- 系列：74HC
- 类型：幅值比较器
- 位数：8
- 输出：低有效
- 输出功能：A=B，A>B
- 电源电压：2 V ~ 6 V
- 输出电流高，低：5.2mA，5.2mA
- 额定电压和最大 CL 时的最大传播延迟：47ns @ 6V，50pF
- 电流 - 静态：-
- 工作温度：-40°C ~ 85°C
- 封装/外壳：20-DIP（0.300"，7.62mm）
- 安装类型：通孔
- 包装：管件
- 其它名称：296-8357-5
产品特性
- 2V 至 6V 的宽工作电压范围
- 高电流输出可驱动多达 10 个 LSTTL 负载
- tpd典型值 = 22ns
- ±4mA 输出驱动（在 5V 时）
- 比较两个 8 位字
- Q 输入端具有 100kΩ 上拉电阻器
SN74HC682N 数据手册
| 数据手册 | 说明 | 数量 | 操作 |
|---|---|---|---|
 SN74HC682N
|
8-Bit Identity/Magnitude Comparators 20-PDIP -40 to 85 |
11页,447K | 查看 |
|
SN74HC682N
|
Magnitude Comparator 8 Bit Active Low Output A=B, A>B 20-PDIP |
14页,848K | 查看 |
|
SN74HC682NE4
|
8-BIT MAGNITUDE COMPARATORS |
9 Pages页,274K | 查看 |

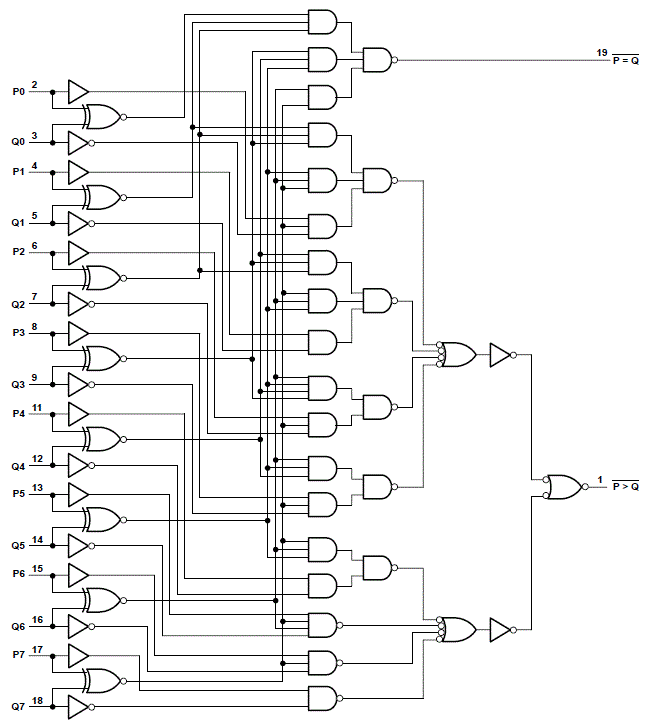

SN74HC682N 电路图
SN74HC682N 电路图
