SN74HC574DWR

Texas Instruments 逻辑 - 触发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

更新日期：2024-04-01 00:04:00

SN74HC574DWR

Texas Instruments 逻辑 - 触发器

产品简介：具有三态输出的八路边沿 D 类触发器

  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.18375-$0.51

SN74HC574DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价
更多供应商

SN74HC574DWR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 触发器
  • 系列：74HC
  • 功能：标准
  • 类型：D 型总线
  • 输出类型：三态非反相
  • 元件数：1
  • 每个元件的位元数：8
  • 频率 - 时钟：40MHz
  • 延迟时间 - 传输：24ns
  • 触发器类型：正边沿
  • 输出电流高，低：7.8mA，7.8mA
  • 电源电压：2 V ~ 6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 包装：®
  • 其它名称：296-1597-6

产品特性

  • 2V 至 6V 的宽工作电压范围
  • 高电流三态同相输出直接驱动总线或驱动最多 15 个 LSTTL 负载
  • 低功耗，ICC最大80µA
  • tpd典型值 = 22ns
  • ±6mA 输出驱动（电压为 5V 时）
  • 低输入电流，最大值 1µA
  • 总线结构引脚分配
  • 对于符合 MIL-PRF-38535 标准的产品， 所有参数均经过测试，除非另外注明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

SN74HC574DWR 数据手册

数据手册 说明 数量 操作
SN74HC574DWR

OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS

 16 Pages页,521K 查看
SN74HC574DWRE4

Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SOIC -40 to 85

19页,722K 查看
SN74HC574DWRG4

Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SOIC -40 to 85

19页,722K 查看

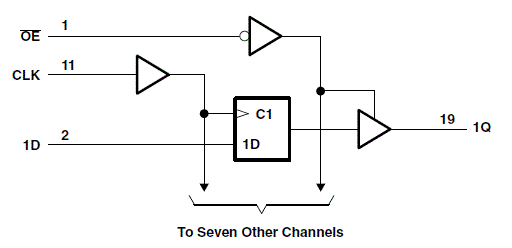

SN74HC574DWR 电路图

SN74HC574DWR 电路图

SN74HC574DWR 电路图
