SN74HC109DR

Texas Instruments 逻辑 - 触发器
  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.175-$0.49

更新日期：2024-04-01 00:04:00

SN74HC109DR

Texas Instruments 逻辑 - 触发器

产品简介：具有清零和预设功能的双通道 J-K 上升沿触发器

  • 封装：16-SOIC（0.154"，3.90mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.175-$0.49

SN74HC109DR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74HC109DR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 触发器
  • 系列：74HC
  • 功能：设置（预设）和复位
  • 类型：JK 型
  • 输出类型：差分
  • 元件数：2
  • 每个元件的位元数：1
  • 频率 - 时钟：60MHz
  • 延迟时间 - 传输：12ns
  • 触发器类型：正边沿
  • 输出电流高，低：5.2mA，5.2mA
  • 电源电压：2 V ~ 6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
  • 包装：®
  • 其它名称：296-14827-6

产品特性

  • 2V 至 6V 的宽工作电压范围
  • 低输出电流，最大值 1µA
  • 高电流输出可驱动多达 10 个 LSTTL 负载
  • 低功耗，ICC 最大值为 40µA
  • tpd典型值 = 12ns
  • ±4mA 输出驱动（在 5 V 时）

SN74HC109DR 数据手册

数据手册 说明 数量 操作
SN74HC109DR

Dual J-K Positive-Edge-Triggered Flip-Flops With Clear and Preset 16-SOIC -40 to 85

17页,682K 查看
SN74HC109DRE4

Dual J-K Positive-Edge-Triggered Flip-Flops With Clear and Preset 16-SOIC -40 to 85

17页,682K 查看
SN74HC109DRG4

Dual J-K Positive-Edge-Triggered Flip-Flops With Clear and Preset 16-SOIC -40 to 85

17页,682K 查看

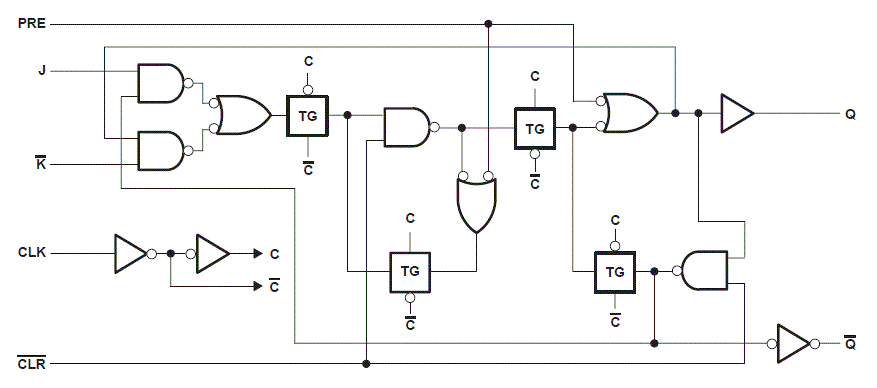

SN74HC109DR 电路图

SN74HC109DR 电路图

SN74HC109DR 电路图
