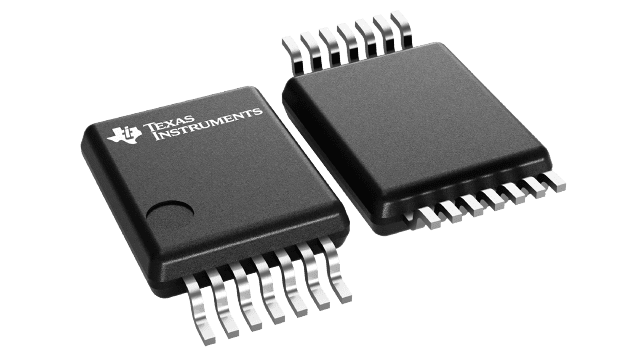

SN74AHCT74DGVR

Texas Instruments 逻辑 - 触发器
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.11948-$0.57

更新日期：2024-04-01 00:04:00

SN74AHCT74DGVR

Texas Instruments 逻辑 - 触发器

产品简介：具有清零和预设功能的双通道上升沿触发 D 类触发器

查看详情
  • 封装：14-TFSOP （0.173"，4.40mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：Digi-Reel®
  • 参考价格：$0.11948-$0.57

SN74AHCT74DGVR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AHCT74DGVR 中文资料属性参数

  • 标准包装：1
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 触发器
  • 系列：74AHCT
  • 功能：设置（预设）和复位
  • 类型：D 型
  • 输出类型：差分
  • 元件数：2
  • 每个元件的位元数：1
  • 频率 - 时钟：140MHz
  • 延迟时间 - 传输：1ns
  • 触发器类型：正边沿
  • 输出电流高，低：8mA，8mA
  • 电源电压：4.5 V ~ 5.5 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：14-TFSOP （0.173"，4.40mm 宽）
  • 包装：®
  • 其它名称：296-4771-6

产品特性

  • 工作电压范围为 4.5 V 至 5.5V
  • 低功耗，I CC 最大值为 10µA
  • 5 V 下的输出驱动为 ±8mA
  • 输入兼容 TTL 电压
  • 闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

AHCT74 双路正边沿触发器件是 D 型触发器。预设 ( PRE) 或清零 ( CLR) 输入端的低电平会设置或复位输出，不受其他输入端的电平的影响。当 PRE 和 CLR 处于非活动状态（高电平）时，数据 (D) 输入处满足设置时间要求的数据将传输到时钟脉冲正向缘上的输出处。时钟触发出现在一个特定电压电平上，并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后，可以更改 D 输入端的数据而不影响输出端的电平。
查看全部

SN74AHCT74DGVR 数据手册

数据手册 说明 数量 操作
SN74AHCT74DGVR

DUAL POSITIVE-EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH CLEAR AND PRESET

 2 Pages页,651K 查看
SN74AHCT74DGVR

IC D-TYPE POS TRG DUAL 14TVSOP

 26页,1.28M 查看

SN74AHCT74DGVR 电路图

SN74AHCT74DGVR 电路图

SN74AHCT74DGVR 电路图
