SN74AHC74QPWRQ1

Texas Instruments 逻辑 - 触发器

封装：14-TSSOP（0.173"，4.40mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.12395-$0.45

更新日期：2024-04-01 00:04:00

SN74AHC74QPWRQ1

Texas Instruments 逻辑 - 触发器

产品简介：具有清零和预设功能的汽车类双路正边沿触发 D 类触发器

查看详情

封装：14-TSSOP（0.173"，4.40mm 宽）
RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
包装方式：Digi-Reel®
参考价格：$0.12395-$0.45

SN74AHC74QPWRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN74AHC74QPWRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN74AHC74QPWRQ1
TI(德州仪器)
TSSOP-14
2022+
50
上海市
-
原装可开发票

SN74AHC74QPWRQ1 中文资料属性参数

标准包装：1
类别：集成电路 (IC)
家庭：逻辑 - 触发器
系列：74AHC
功能：设置（预设）和复位
类型：D 型
输出类型：差分
元件数：2
每个元件的位元数：1
频率 - 时钟：115MHz
延迟时间 - 传输：1ns
触发器类型：正边沿
输出电流高，低：8mA，8mA
电源电压：2 V ~ 5.5 V
工作温度：-40°C ~ 125°C
安装类型：表面贴装
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）
包装：®
其它名称：296-17496-6

产品特性

符合面向汽车应用的 AEC-Q100 标准：器件温度等级 1：-40°C 至 +125°C 器件 HBM ESD 分类等级 2 器件 CDM ESD 分类等级 C4B
器件温度等级 1：-40°C 至 +125°C
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C4B
采用具有可湿性侧面的 QFN 封装
工作范围为 2V 至 5.5V VCC
闩锁性能超过 250mA，符合 JESD 17 规范

产品概述

SN74AHC74Q-Q1 双路正边沿触发器件是 D 型触发器。预设 (PRE) 或清零 (CLR) 输入端的低电平将会设置或重置输出，而不受其他输入端电平的影响。当PRE和CLR处于非活动状态（高电平）时，满足设置时间要求的数据 (D) 输入端的数据将在时钟脉冲的上升沿传输到输出端。时钟触发出现在一个特定电压电平上，并且不与时钟脉冲的上升时间直接相关。经过保持时间间隔后，可以更改 D 输入端的数据而不影响输出端的电平。

查看全部

SN74AHC74QPWRQ1 数据手册

数据手册	说明	数量	操作
SN74AHC74QPWRQ1	Automotive Catalog Dual Positive-Edge-Triggered D-Type Flip-Flops With Clear and Preset 14-TSSOP -40 to 125	10页,221K	查看
SN74AHC74QPWRQ1	IC D-TYPE POS TRG DUAL 14TSSOP	15页,828K	查看

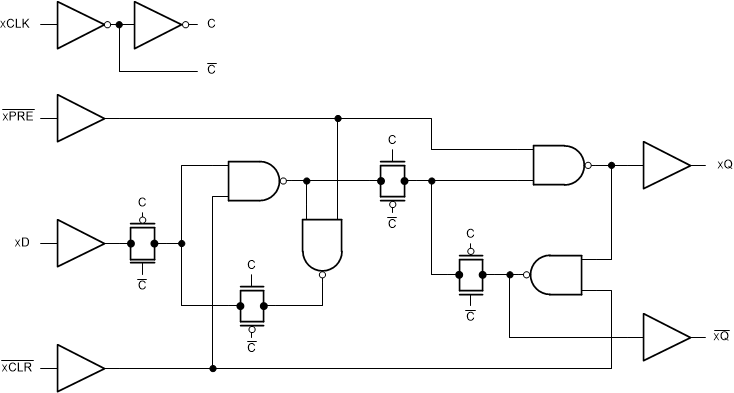

SN74AHC74QPWRQ1 电路图
