SN74AC534DWR

Texas Instruments 逻辑 - 触发器
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.261

更新日期：2024-04-01 00:04:00

SN74AC534DWR

Texas Instruments 逻辑 - 触发器

产品简介：具有三态输出的八路边沿 D 类触发器

查看详情
  • 封装：20-SOIC（0.295"，7.50mm 宽）
  • RoHS：无铅 / 符合限制有害物质指令(RoHS)规范要求
  • 包装方式：带卷 (TR)
  • 参考价格：$0.261

SN74AC534DWR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN74AC534DWR 中文资料属性参数

  • 标准包装：2,000
  • 类别：集成电路 (IC)
  • 家庭：逻辑 - 触发器
  • 系列：74AC
  • 功能：标准
  • 类型：D 型总线
  • 输出类型：三态反相
  • 元件数：1
  • 每个元件的位元数：8
  • 频率 - 时钟：150MHz
  • 延迟时间 - 传输：2.5ns
  • 触发器类型：正边沿
  • 输出电流高，低：24mA，24mA
  • 电源电压：2 V ~ 6 V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装
  • 封装/外壳：20-SOIC（0.295"，7.50mm 宽）
  • 包装：带卷 (TR)

产品特性

  • 工作范围为 2V 至 6V VCC
  • 输入电压高达 6V
  • 电压为 5V 时，tpd 最大值为 11ns
  • 三态反相输出直接驱动总线
  • 支持全并行加载访问

产品概述

这些八通道边沿触发式 D 型触发器具有专门设计用于驱动高容性或较低阻抗负载的三态输出。这些器件特别适用于实现缓冲寄存器、I/O 端口、双向总线驱动器和工作寄存器。
查看全部

SN74AC534DWR 数据手册

数据手册 说明 数量 操作
SN74AC534DWR

Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SOIC -40 to 85

15页,568K 查看
SN74AC534DWRE4

Octal Edge-Triggered D-Type Flip-Flops With 3-State Outputs 20-SOIC -40 to 85

15页,568K 查看

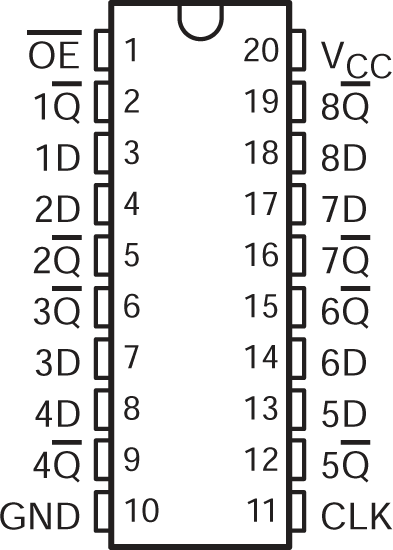

SN74AC534DWR 电路图

SN74AC534DWR 电路图

SN74AC534DWR 电路图
