更新日期：2024-04-01
产品简介：高噪声抗扰度 200Mbps M-LVDS 收发器
查看详情SN65MLVD206BDR 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
-
TI/德州仪器
-
SOIC-8
21+ -
10000
-
杭州
-
-
-
只做原装现货，大量现货热卖
SN65MLVD206BDR 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：1 : ￥25.92000剪切带（CT）2,500 : ￥14.69142卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：收发器
- 协议：LVDS，多点
- 驱动器/接收器数：1/1
- 双工：半
- 接收器滞后：25 mV
- 数据速率：200Mbps
- 电压 - 供电：3V ~ 3.6V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：8-SOIC（0.154"，3.90mm 宽）
- 供应商器件封装：8-SOIC
产品特性
- 与 M-LVDS 标准 TIA/EIA-899 兼容，可进行多点数据交换
- 低电压差分 30Ω 至 55Ω 线路驱动器和接收器，信号传输速率(1) 高达 200Mbps，时钟频率高达 100MHz 2 类接收器的偏移阈值可检测开路和空闲总线状态
- 2 类接收器的偏移阈值可检测开路和空闲总线状态
- 总线 I/O 保护 ±8kV HBM ±8kV IEC 61000-4-2 接触放电
- ±8kV HBM
- ±8kV IEC 61000-4-2 接触放电
- 驱动器输出电压转换时间可控，可改善信号质量
- –1V 至 3.4V 共模电压范围，可实现在 2V 接地噪声下进行数据传输
- 总线引脚在禁用或 VCC ≤ 1.5V 时具有高阻抗
- 提供 100Mbps 器件 (SN65MLVD204B)
- SN65MLVD206 的改进备选器件 (1)
产品概述
SN65MLVD206B 器件是一款多点低电压差分信号 (M-LVDS) 线路驱动器和接收器，经优化，能够以最高 200Mbps 的信号传输速率运行。该器件具有稳健耐用的 3.3V 驱动器和接收器，并且采用标准 SOIC 封装，适用于严苛的工业 应用。总线引脚可耐受 ESD 事件，具有针对人体模型和 IEC 接触放电规范的高级保护。该器件包含一个差分驱动器和一个差分接收器（收发器），由 3.3V 电源供电。该收发器经过优化，能够以最高 200Mbps 的信号传输速率运行。SN65MLVD206B 较同类器件具有增强特性。这些 增强特性 包括驱动器输出端转换率可控，有助于尽量减少无端桩线的反射，从而提高信号完整性。沿用了相同尺寸，可轻松替换，有助于提升系统性能。这些器件的额定工作温度范围为 -40°C 至 85°C。SN65MLVD206B M-LVDS 接收器是 TI 广泛的 M-LVDS 产品系列器件。

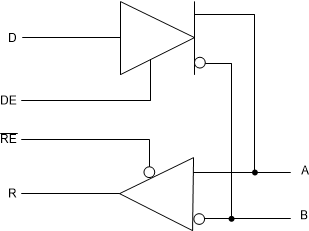

SN65MLVD206BDR 电路图
SN65MLVD206BDR 电路图
