SN65LVDS93BDGG

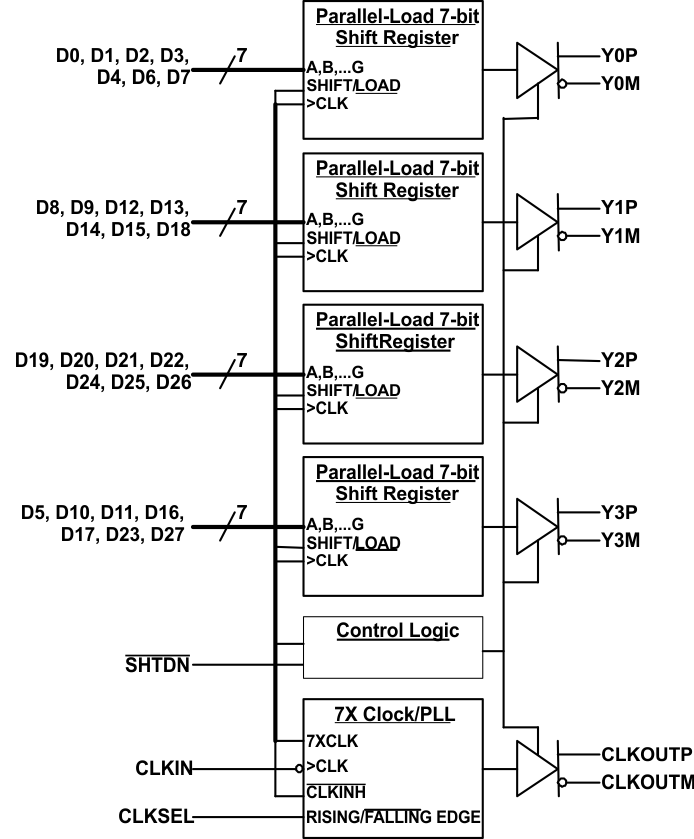

SN65LVDS93B LVDS SerDes（串行器/解串器）发送器在单个集成电路中包含 4 个 7 位并行负载串行输出移位寄存器、1 个 7 时钟合成器以及 5 个低电压差动信号 (LVDS) 驱动器。借助这些功能，可以通过 5 个平衡对导体同步传输 28 位单端 LVTTL 数据并由兼容的接收器（如 DS90CR286A 和 SN65LVDS94）进行接收。 发送数据时，数据位 D0 至 D27 会在输入时钟信号 (CLKIN) 边沿全部加载到寄存器中。可通过时钟选择 (CLKSEL) 引脚来选择时钟的上升沿或下降沿。CLKIN 的频率会实现比率为 7 的倍增，然后用于以串行方式以 7 位时间片解除数据寄存器的负载。接着会将 4 个串行数据流和锁相时钟 (CLKOUT) 输出至 LVDS 输出驱动器。CLKOUT 的频率与输入时钟 (CLKIN) 相同。SN65LVDS93B 器件无需外部组件，只需很少控制，甚至无需控制。发送器输入端的数据总线与接收器输出端的数据总线相同，数据传输对于用户而言是透明的。用户唯一能够干预的是选择时钟上升沿（向 CLKSEL 输入高电平）或下降沿（向 CLKSEL 输入低电平），以及能够使用关断/清零 (SHTDN) 信号。SHTDN 是一个低电平有效输入，可禁用时钟并关断 LVDS 输出驱动器，从而降低功耗。如果该信号为低电平，则可以清除所有内部寄存器（处于低电平）。SN65LVDS93B 在环境空气中的工作温度范围为 –40°C 至 85°C。
