SN65LVCP1414RLJT

Texas Instruments 信号缓冲器、中继器、分离器

产品简介：14.2Gbps 四通道、双模线性均衡器

查看详情

SN65LVCP1414RLJT 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN65LVCP1414RLJT
TI
原厂原装
22+
3288
上海市
-
一级代理原装

SN65LVCP1414RLJT 中文资料属性参数

现有数量：752现货2,250Factory
价格：1 : ￥162.02000剪切带（CT）250 : ￥125.92644卷带（TR）
系列：-
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：缓冲器，转接驱动器
应用：-
输入：CML
输出：CML
数据速率（最大值）：14.2Gbps
通道数：4
延迟时间：65ps
信号调节：输入均衡，输出预加重
电容 - 输入：-
电压 - 供电：2.375V ~ 3.465V
电流 - 供电：-
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：38-WFQFN 裸露焊盘
供应商器件封装：38-WQFN（5x7）

产品特性

背板和线缆连接串行运行数据速率高达 14.2Gbps 的四通道、单向、多速率、双模式线性均衡器
线性均衡增加了系统执行判决反馈均衡器 (DFE) 时的链路裕量
针对背板模式或者线缆模式，在具有 1dB 阶跃控制的 7.1GHz 上可实现 17dB 模拟均衡
输出线性动态范围：1200mV
带宽：> 20GHz - 典型值
7.1GHz 上，好于 15dB 的回波损耗
支持带外 (OOB) 信令
低功耗，2.5V VCC 时，每通道为 80mW（典型值）
38 端子 QFN（四方扁平、无引线）5mm x 7mm x 0.75mm，0.5mm 端子间距
到 100Ω 差分印刷电路板 (PCB) 传输线路的出色阻抗匹配
通用输入输出接口 (GPIO) 或者 I2C 控制
2.5V 和 3.3V±5% 单电源
2kV 静电放电 (ESD) 人体模型 (HBM)
流经阳引脚的数据流简化了路由访问
小型封装尺寸节省了电路板空间
低功率
电信和数据通信中的高速连接
针对 10GbE，16GFC，10G 同步光网络 (SONET)，SAS，SATA，通用公共无线接口 (CPRI)，开放基站架构协议 (OBSAI)，Infiniband，10GBase-KR，和 XFI/SFI 的背板和线缆连接

产品概述

SN65LVCP1414 是一款异步、协议无关、低延迟、四通道线性均衡器，此均衡器针对高达 14.2Gbps 的数据速率，以及针对背板或有源线缆应用中的损耗补偿进行了优化。 SN65LVCP1414 的架构设计用于与一个特定用途集成电路 (ASIC) 或者一个现场可编程栅极阵列 (FPGA)（采用判决反馈均衡器 (DFE) 来实现数字均衡）一起运行。 SN65LVCP1414 线性均衡器保持已发送信号的波形，以确保最优 DFE 性能。 SN65LVCP1414 在充分发挥 DFE 效率的同时提供了一个低功耗解决方案。SN65LVCP1414 可经由 I2C 或者 GPIO 接口进行配置。 SN65LVCP1414 的 I2C 接口使得用户能够独立地控制均衡、路径增益、和针对每个独立通道的输出动态范围。在 GPIO 模式下，通过使用 GPIO 输入引脚，可为所有通道设置均衡、路径增益、和输出动态范围。SN65LVCP1414 输出可由 I2C 单独禁用。 SN65LVCP1414 在一个 2.5V 或者 3.3V 单电源下运行。SN65LVCP1414 采用 38 引脚 5mm x 7mm x 0.75mm QFN（四方扁平无引线）无铅 0.5mm 焊球间距封装，额定运行温度范围 -40°C 至 85°C。

查看全部

SN65LVCP1414RLJT 数据手册

数据手册	说明	数量	操作
SN65LVCP1414RLJT	Buffer, ReDriver 4 Channel 14.2Gbps 38-QFN (5x7)	26页,1M	查看

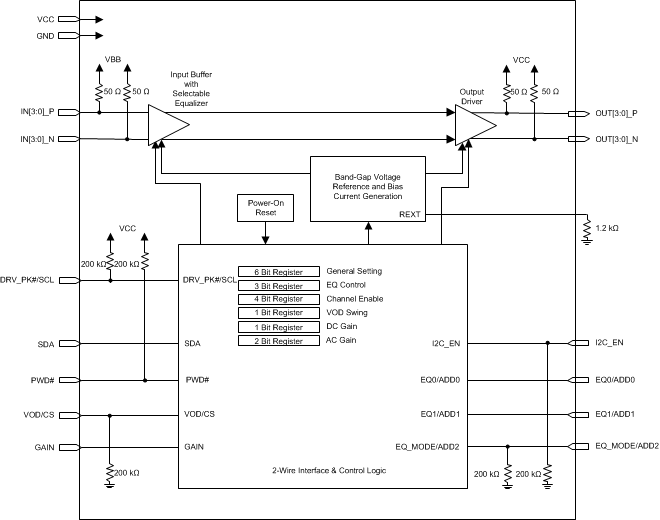

SN65LVCP1414RLJT 电路图
