更新日期：2024-04-01
产品简介：四路 RS-485 差分线路接收器
查看详情SN65LBC175AMDREP 供应商
- 公司
- 型号
- 品牌
- 封装/批号
- 数量
- 地区
- 日期
- 说明
- 询价
-
TI
-
原厂原装
22+ -
3288
-
上海市
-
-
-
一级代理原装
SN65LBC175AMDREP 中文资料属性参数
- 现有数量：0现货查看交期
- 价格：2,500 : ￥45.29060卷带（TR）
- 系列：-
- 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
- 产品状态：在售
- 类型：接收器
- 协议：RS422，RS423，RS485
- 驱动器/接收器数：0/4
- 双工：-
- 接收器滞后：40 mV
- 数据速率：50Mbps
- 电压 - 供电：4.75V ~ 5.25V
- 工作温度：-40°C ~ 85°C
- 安装类型：表面贴装型
- 封装/外壳：16-SOIC（0.154"，3.90mm 宽）
- 供应商器件封装：16-SOIC
产品特性
- 专为 TIA/EIA-485、TIA/EIA-422 和 ISO 8482 应用而设计
- 信号传输速率 线路的信号传输速率是指每秒钟的电压转换次数，单位为 bps（每秒比特数）。超出 50Mbps
- 在总线短路、开路和空闲总线条件下提供故障保护
- 为总线输入提供的静电放电 (ESD) 保护电压超过 6kV
- 共模总线电压输入范围：-7V 至 12V
- 传播延迟时间 < 18ns
- 低待机流耗：< 32µA
- 针对 MC3486、DS96F175、LTC489 和 SN75175 进行引脚兼容升级
- 支持国防、航天和医疗 应用 受控基线 同一组装和测试场所 同一制造场所 延长的产品生命周期 延长产品的变更通知周期 产品可追溯性
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 延长的产品生命周期
- 延长产品的变更通知周期
- 产品可追溯性
产品概述
SN65LBC175A-EP 是一款具有三态输出的四通道差分线路接收器，专为 TIA/EIA-485 (RS-485)、TIA/EIA-422 (RS-422) 和 ISO 8482 (Euro RS-485) 应用而设计。当数据速率高达甚至超过 5000bps 时，该器件针对均衡后的多点总线通信进行了优化。传输介质可采用双绞线电缆、印刷电路板走线或背板。最终数据传输速率和距离取决于介质衰减特性和环境噪声耦合。接收器的正负共模输入电压范围较大， 具有 6kV ESD 保护，非常适用于极端环境下的多点高速 数据 传输应用。这些器件通过 LinBiCMOS进行设计，兼具低功耗特性和极强稳定性。两个 EN 输入可实现成对的使能控制，也可在外部将二者连接在一起，用相同的信号使能全部四个驱动器。

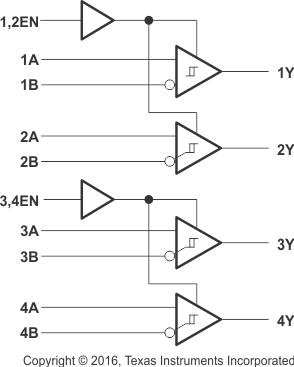

SN65LBC175AMDREP 电路图
SN65LBC175AMDREP 电路图
