SN65HVS883PWPR

Texas Instruments 串行器，解串器

更新日期：2024-04-01

SN65HVS883PWPR

Texas Instruments 串行器，解串器

产品简介：34V、8 通道数字输入串行器

查看详情

SN65HVS883PWPR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVS883PWPR 中文资料属性参数

  • 现有数量：0现货查看交期
  • 价格：1 : ￥37.05000剪切带（CT）2,000 : ￥20.98774卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 功能：串行器
  • 数据速率：1Mbps
  • 输入类型：并联
  • 输出类型：串行
  • 输入数：8
  • 输出数：1
  • 电压 - 供电：10V ~ 34V
  • 工作温度：-40°C ~ 85°C（TA）
  • 安装类型：表面贴装型
  • 封装/外壳：28-PowerTSSOP（0.173"，4.40mm Width）
  • 供应商器件封装：28-HTSSOP

产品特性

  • 八个传感器输入 输入电压最高达 34V 可选去抖动滤波器从 0ms 至 3ms 可调节电流限制从 0.2mA 至 5.2mA 现场输入和电源线路具有 15kV 人体模型 (HBM) 保护
  • 输入电压最高达 34V
  • 可选去抖动滤波器从 0ms 至 3ms
  • 可调节电流限制从 0.2mA 至 5.2mA
  • 现场输入和电源线路具有 15kV 人体模型 (HBM) 保护
  • 用于外部状态 LED 的输出驱动器
  • 支持多路输入级联（输入数为 8 的倍数）
  • 与 SPI 兼容的接口
  • 用于外部数字隔离器的 5V 稳压输出
  • 低电源电压指示灯
  • 用于工业自动化和过程控制的传感器输入 符合 IEC61131-2 标准 1 类、2 类或 3 类的开关 符合 EN60947-5-2 标准的接近开关
  • 符合 IEC61131-2 标准 1 类、2 类或 3 类的开关
  • 符合 EN60947-5-2 标准的接近开关
  • 用于 PC 和可编程逻辑控制器 (PLC) 系统的高通道数数字输入模块
  • 分立式 I/O 模块

产品概述

SN65HVS883 是一款用于工业自动化 PC 和 PLC 系统中高通道数的数字输入模块的 24V、八通道数字输入串行器。与电流隔离器配合使用时，此器件可将现场侧的 24V 传感器输出连接到控制侧的低压控制器输入。输入信号由符合 EN60947-5-2 标准的 2 线和 3 线接近开关提供并进行电流限制，然后由内部去抖动滤波器进行验证。输入开关特性符合 IEC61131-2 标准关于 1 类、2 类和 3 类传感器开关的特性描述。施加负载和时钟信号时，输入数据将被并行锁存到移位寄存器中，然后经过一个后置隔离器随时钟串行移出至串行 PLC 输入。通过将前面器件的串行输出连接到后面器件的串行输入，可以将多个 SN65HVS883 级联在一起，从而实现高通道数输入模块的设计。输入状态通过 3mA 恒流 LED 输出来显示。为设置内部基准电流，需要外接一个精密电阻。集成的稳压器提供 5V 输出电压，为低功耗隔离器供电。内部电源电压监视器提供芯片正常 (CHOK) 指示。SN65HVS883 采用散热增强型 28 引脚 PWP PowerPAD封装。该器件的额定工作温度范围为 –40°C 至 85°C。
查看全部

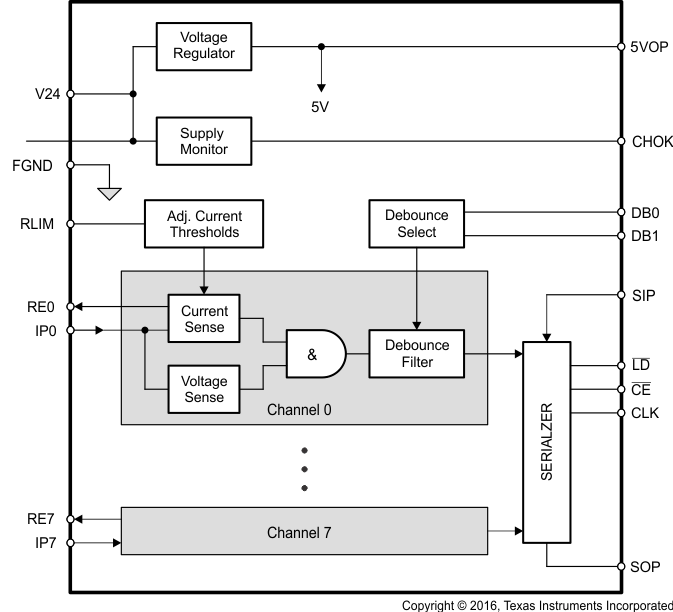

SN65HVS883PWPR 电路图

SN65HVS883PWPR 电路图

SN65HVS883PWPR 电路图
