SN65HVDA1040BQDRQ1

Texas Instruments 驱动器，接收器，收发器

产品简介：EMC 经优化的汽车类 CAN 收发器

查看详情

SN65HVDA1040BQDRQ1 供应商

公司
型号
品牌
封装/批号
数量
地区
日期
说明
询价

上海三崧电子有限公司 保2千
SN65HVDA1040BQDRQ1
TI
原厂原装
22+
3288
上海市
-
一级代理原装

深圳市讯运电子有限公司
SN65HVDA1040BQDRQ1
TI(德州仪器)
SOIC-8
2022+
12000
上海市
-
原装可开发票

SN65HVDA1040BQDRQ1 中文资料属性参数

现有数量：852现货
价格：1 : ￥17.33000剪切带（CT）2,500 : ￥8.82439卷带（TR）
系列：Automotive, AEC-Q100
包装：卷带（TR）剪切带（CT）? 得捷定制卷带
产品状态：在售
类型：收发器
协议：CANbus
驱动器/接收器数：1/1
双工：-
接收器滞后：125 mV
数据速率：1Mbps
电压 - 供电：4.75V ~ 5.25V
工作温度：-40°C ~ 125°C（TA）
安装类型：表面贴装型
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

产品特性

符合面向汽车应用的 AEC-Q100 标准温度等级 0：–40°C 至 +125°C，TAHBM ESD 分类等级：除了引脚 5、引脚 6 和引脚 7 之外，所有引脚均为 3A 级引脚 5、引脚 6 和引脚 7 为 3B 级 CDM ESD 分类等级 C6
温度等级 0：–40°C 至 +125°C，TA
HBM ESD 分类等级：除了引脚 5、引脚 6 和引脚 7 之外，所有引脚均为 3A 级引脚 5、引脚 6 和引脚 7 为 3B 级
除了引脚 5、引脚 6 和引脚 7 之外，所有引脚均为 3A 级
引脚 5、引脚 6 和引脚 7 为 3B 级
CDM ESD 分类等级 C6
符合或超过 ISO 11898-2 和 ISO 11898-5 的要求
符合 GIFT/ICT 标准
具有总线唤醒功能的低电流待机模式，电流最大值小于 12µA
高电磁兼容性 (EMC)
适用于通过分离终端实现总线共模稳定的 SPLIT 电压源
数字输入与 3.3V 和 5V 微处理器兼容
封装选项：SOIC
保护功能–27V 至 40V 的总线故障保护TXD 显性超时热关断保护上电和断电无干扰总线输入和输出具有低 VCC 的高总线输入阻抗（未供电时总线上具有理想无源行为）
–27V 至 40V 的总线故障保护
TXD 显性超时
热关断保护
上电和断电无干扰总线输入和输出
具有低 VCC 的高总线输入阻抗（未供电时总线上具有理想无源行为）

产品概述

SN65HVDA1040B-Q1 器件符合或超过 ISO 11898 标准的要求，可用于使用控制器局域网 (CAN) 的应用。作为 CAN 收发器，此器件可为总线提供差分传输能力并为 CAN 控制器提供差分接收能力，其信号传输速率高达每秒 1 兆位 (Mbps)。线路的信号传输速率是每秒进行电压转换的次数，以单位 bps（每秒位数）来表示。该器件设计用于在特别恶劣的环境下工作，并且具有众多器件保护功能，如欠压锁定 (UVLO)、过热热关断、宽共模范围和接地失效保护。根据 ISO 7637，总线引脚还受到保护，可免受外部交叉线、–27V 至 40V 短路和电压瞬态的破坏。该器件符合汽车应用标准。

查看全部

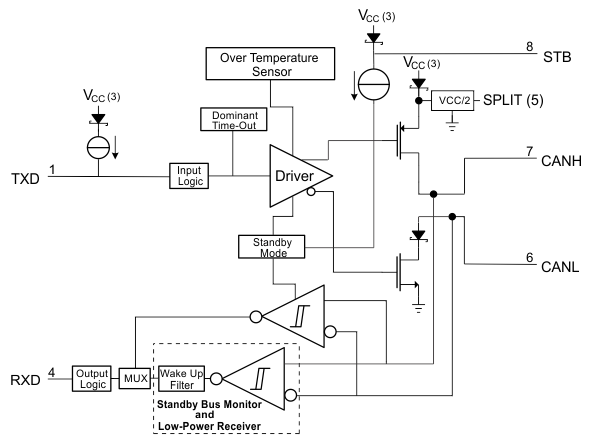

SN65HVDA1040BQDRQ1 电路图
