SN65HVD62RGTR

Texas Instruments 驱动器，接收器，收发器

更新日期：2024-04-01

SN65HVD62RGTR

Texas Instruments 驱动器，接收器，收发器

产品简介：AISG? 2.0 开关键控同轴调制解调器收发器

查看详情

SN65HVD62RGTR 供应商

  • 公司
  • 型号
  • 品牌
  • 封装/批号
  • 数量
  • 地区
  • 日期
  • 说明
  • 询价

SN65HVD62RGTR 中文资料属性参数

  • 现有数量：2,823现货
  • 价格：1 : ￥38.95000剪切带（CT）3,000 : ￥22.03713卷带（TR）
  • 系列：-
  • 包装：卷带（TR）剪切带（CT）? 得捷定制卷带
  • 产品状态：在售
  • 类型：收发器
  • 协议：RS422，RS485
  • 驱动器/接收器数：1/1
  • 双工：半
  • 接收器滞后：-
  • 数据速率：-
  • 电压 - 供电：3V ~ 5.5V
  • 工作温度：-40°C ~ 85°C
  • 安装类型：表面贴装型
  • 封装/外壳：16-VFQFN 裸露焊盘
  • 供应商器件封装：16-VQFN（3x3）

产品特性

  • 电源电压范围：3V 至 5.5V
  • 1.6V 至 5.5V 的独立逻辑电源
  • 针对接收器的 –15dBm 至 +5dBm 的宽输入动态范围
  • 可在 0dBm 至 +6dBm 范围内调节驱动器为同轴提供的功率
  • 与 AISG 标准兼容的输出发射特性
  • 低功耗待机模式
  • 针对 RS-485 总线仲裁的方向控制
  • 支持高达 115kbps 信令
  • 中心频率为 2.176MHz 的集成型有源带通滤波器
  • 3mm × 3mm 16 引脚四方扁平无引线 (QFN) 封装
  • AISG - 针对天线线路器件的接口
  • 塔顶放大器 (TMA)
  • 普通调制解调器 (Modem) 接口

产品概述

这些逻辑电路（基带）和一个频率间的收发器调制和解调信号适用于长距离同轴介质。 HVD62 是一款集成 AISG 收发器，此收发器的被设计成与天线接口标准组 v2.0 规范兼容。 HVD62 接收器集成了一个有源带通滤波器，这样即使在寄生频率组件出现的时候仍然能够解调信号。 此滤波器有一个 2.176MHz 的中心频率。 发射器支持介于 +0dBm 和 +6dBm 之间的可调输出功率提供给 50Ω 同轴电缆。 HVD62 发射器与 AISG 标准规定的对发射频谱的要求兼容。提供一个方向控制输出以使得针对一个 RS-485 接口的总线仲裁更加便捷。 这些器件为晶振集成了一个振荡器，并且接受到振荡器的标准时钟输入。
查看全部

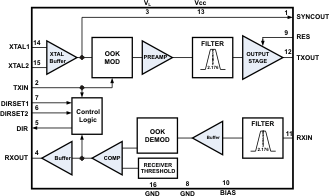

SN65HVD62RGTR 电路图

SN65HVD62RGTR 电路图

SN65HVD62RGTR 电路图
